Microchip RN4870和RN4871 BLE模組

Microchip RN4870和RN4871 BLE模組

Microchip RN4870和RN4871 Bluetooth® 4.2低功率(BLE)模組是具有易於使用的ASCII式指令介面的下一代裝置。ASCII介面使裝置易於配置，避免了任何複雜的代碼編譯。帶腳本引擎的板上藍芽堆棧可實現獨立操作，可避免簡單的應用使用微控制器。

RN4870和RN4871模組較基於Bluetooth 4.0標準的前代產品提供高出2.5倍的資料吞吐量。這些Microchip藍芽解決方案還基於耦合進階特徵的連線安全，提供聯邦資訊處理標準(FIPS)。RN487x模組透過BLE裝置無縫傳送串行資料，可透過單條指令支持不同的界標格式，例如iBeacon™或Eddystone™。

此帶有屏蔽選項的兩款裝置均充分符合全球監管標準認證，具有小至6mm x 8mm的小巧封裝選項。


精選
  • 充分合格的Bluetooth®智慧型模組
  • 板上Bluetooth 4.2低功率堆棧
  • 透過UART的ASCII指令介面API
  • 用於無託管Hostless Operation
  • 小巧的尺寸
    • 6mm x 8mm至12mm x 22mm的四種不同尺寸
  • 天線選項
  • 陶瓷芯片天線(RN4870/RN4871)
  • 透過RF墊進行外部天線連線(RN4870U/RN4871U)
規格
  • 1.9V至3.6V（典型3.3V）運行電
  • -20°C至+70°C溫度範圍
  • 支持UART
  • 最多三種脈衝寬度模組(PWM)輸出
  • ISM頻段2.402至2.480GHz操作
  • 0-39通道
  • -90dBm RX靈敏度
  • 0dBm TX功率
  • RSSI監視器
  • 安全AES128加密
應用
  • 保健/醫療裝置
  • 體育活動/健身儀
  • 界標應用
  • 物聯網(IoT)感應器標籤
  • 遙控
  • 可穿戴智慧型裝置及附件
  • 智慧型能源/智慧家居
  • 工業控制

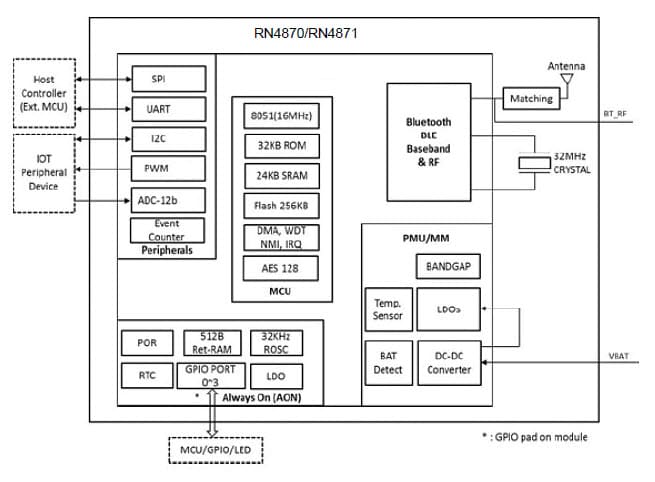

結構圖
結構圖

RN4870感應器板

Microchip RN-4870-SNSR是基於超小巧Bluetooth 4.2低功耗RN4870模組。 RN4870使用透過UART的簡單ASCII指令介面。 該板可評估RN4870及用於開發藍芽低功率應用。

插入PC上的USB連接埠後，該板將用作通訊裝置級(CDC)串行裝置。透過終端計劃，使用者可配置和控制該模組，以及使用提供的簡易指令集傳送資料。作為PICtail/PICtail Plus，該板可與Explorer 8或Explorer 16 Development Board. Explorer 8/16模組開發系統可搭配幾百種可用PIC 8、16、32位元微控制器PIM（插入式模組）的一種使用。

電子新聞
  • Microchip Technology
發佈日期: 2016-06-29 | 更新日期: 2022-03-11
