Microchip RN2483 433/868MHz
LoRa®整合式模組
Microchip RN2483 433/868MHz LoRa®整合式模組是一款整合式數據機，具有超過15公里的通訊範圍(郊區)，其低功率可讓電池使用壽命超過10年，且能將數百萬個無線感測器節點連接至LoRa閘道器以及IoT雲端伺服器。這款強大的系統採用LoRa獨家的展頻式調變，能夠解調雜訊水平低於20dB的訊號，即使在超遠距離仍具有高靈敏度，並可增進網路效率、減少干擾。RN2483數據機運作頻率介於433至868MHz，屬於免授權的「工業、科學與醫療」(ISM)頻段，適合用作LoRa網路基礎架構中的終端裝置。
產品特色
- 遠距：超過15公里
- 低功耗，電池使用壽命超過10年
- 運作頻率介於433MHz至868MHz頻段
- 嵌入式LoRaWAN A類通訊協定
- 透過UART傳輸的ASCII指令介面，簡單好用
- 供應電壓：2.1-3.6V
- 溫度範圍：-40°C至85°C
- 可調整輸出功率最高達+14dBm
- 高接收器靈敏度，最低−148dBm
- 透過UART進行裝置韌體升級(DFU)
- 14個GPIO，適用於控制、狀態顯示與ADC等功能
- 優異的抗干擾能力
- 安全的AES-128加密
- 符合歐洲R&TTE指令評估標準的無線電數據機
- 對環境友善且符合ROHS標準
應用
- 物聯網(IoT)
- 計量
- 機器對機器(M2M)
- 智慧城市
- 感測器網路
- 工業自動化
- 智慧家庭
|
| |
| |
|

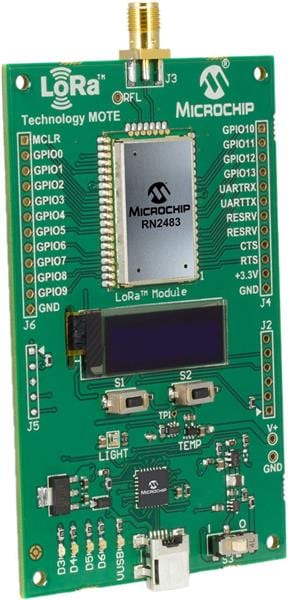

Microchip RN2483 LoRa® Mote
Microchip RN2483 LoRa® Mote採用RN2483 LoRa數據機，為LoRaWAN™ A類終端裝置。Mote是以電池供電的獨立節點，具備數據機的遠距通訊能力；連接至LoRaWAN v1.0的相容閘道和基礎架構時，也能夠驗證相互操作性。
產品特色
- 868 MHz高頻SMA連接器
- 433 MHz低頻天線測試點
- USB Mini-B連接器
- PIC18LF45K50 8位元MCU
- Mote ICSP程式設計
- 液晶顯示器
- S1與S2開關(用於選單導覽)
- 環境光感測器
- 線性主動式熱敏電阻(MCP9700T)
- LDO穩壓器(MCP1825S)
- 描述性LED，(2)由PIC18控制，(2)由模組控制
- (2) AAA電池組
- 電池電源開關
- 替代電源供應穿孔式連接器
|
| |

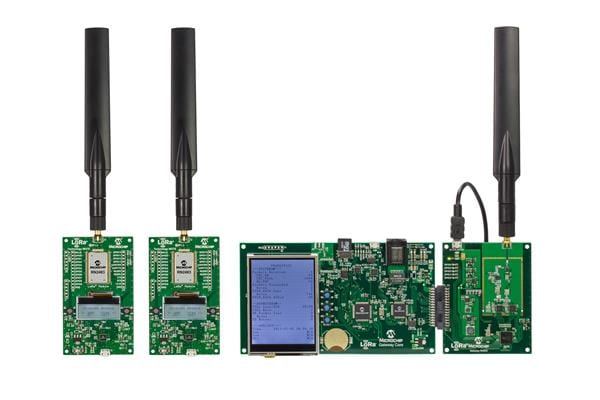

Microchip DV164140-1評估套件
Microchip LoRa®網路評估套件可測試LoRa技術的通訊範圍和資料傳輸速率。此閘道電路板包含液晶顯示器、儲存組態資料的SD記憶卡、乙太網路連接、868 MHz天線、全頻擷取無線電。閘道評估套件亦包含兩個RN2483 Mote電路板(器件編號DM164138)。此套件使用本機版的LoRaWAN網路伺服器，能夠在Windows下執行，不需要外部網路連線，可建立功能完整的示範網路，讓LoRa網路的測試迅速又輕鬆。
產品特色
- 開發LoRaWAN網路所需的全部要件
- 868 MHz評估套件
- 包含一個6通道閘道和兩個Mote
- 本機LoRaWAN網路/應用伺服器
- 適用於組態設定與測試的GUI(Windows、Linux與Mac OS)
內容
- LoRaWAN™閘道核心電路板
- LoRaWAN閘道無線電子卡868MHz
- 兩個RN2483 LoRa™ Mote
- 乙太網路纜線
- 三條USB纜線(Type-A至Micro-B)
- 三組天線
- SD記憶卡
|
|
方塊圖
|
|
