Microchip Technology PolarFire®評估套件
Microchip Technology PolarFire®評估套件為多種應用提供高效能評估，例如高速收發器評估、10 Gb乙太網路、IEEE1588、JESD204B、SyncE及SATA等。此套件的連線包括高腳位數 (HPC) FPGA夾層卡 (FMC)、各種SMA、PCIe、雙Gigabit乙太網路RJ45、SFP+ 和USB。300K邏輯元件 (LE) PolarFire® FPGA具備DDR4、DDR3，和SPI快閃記憶體，可支援多種高效能設計的開發。
特點
- 300K LE PolarFire® FPGA，採用FCG1152封裝 (MPF300TS-1FCG1152EES)
- 1x SFP+ 外框
- IEEE 1588 PLL
- 用於測試全雙工12.7 Gbps SerDes通道的SMA連接器
- 4 GB DDR4 x32和2 GB DDR3 x16
- PCI Express (x4) 邊緣連接器
- 2x RJ45，用於10/100/1000乙太網路，在GPIO上使用SGMII
- 雙10/100/1000BASE-T PHY (VSC8575)
- SATA介面
- 適用於1.0V或1.05V PolarFire® FPGA核心電壓的電源管理單元
- USB轉UART介面
- 使用SPI和JTAG的嵌入式程式設計與偵錯功能
- 內建電源監控
- 2x 1 GB SPI快閃記憶體
套件內容
- PolarFire®評估套件板，含MPF300TS-1FCG1152I裝置
- 12V電源組/AC變壓器
- USB 2.0 A公轉mini-B
- 快速入門卡
- 1年Libero Gold軟體授權
影片
板載
Microchip Technology PolarFire® FPGA
較同等SRAM FPGA的功耗低50%。
相關產品
Microchip Technology PolarFire® FPGA視訊和影像套件
使用雙相機感測器，能在評估4K影像處理和顯示專案時提供高效能。
Microchip Technology SmartFusion2 MIPI CSI-2子板
提供了視訊應用介面，並可透過電路連接至FPGA器件。

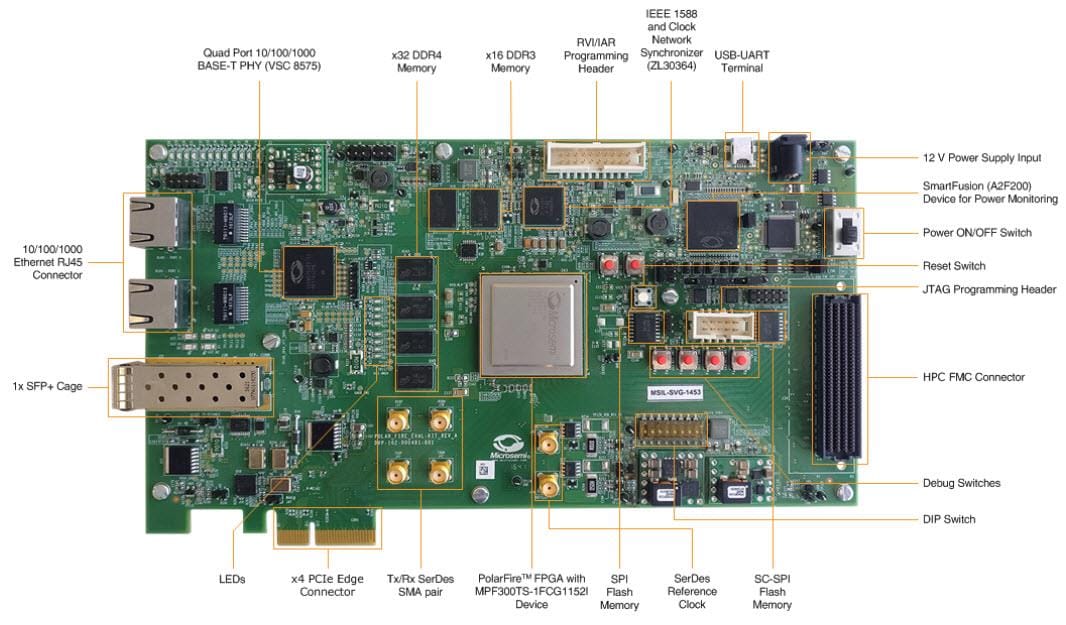

板佈局
