Microchip Technology PIC18-Q41 MCU
Microchip Technology PIC18-Q41 MCU是具有14/20腳位的裝置，用於即時控制和感測器應用。這些MCU具備含運算功能的12位元ADC (ADCC) 和電容分壓器 (CVD) 技術，可用於進階電容觸控感測、平均化、濾波、超取樣和閾值比對。PIC18-Q41 MCU具備兩個8位元DAC模組、一個運算放大器和一個在同一時基上提供雙獨立輸出的16位元PWM模組。這些裝置支援4 KB的資料SRAM記憶體、64 KB的程式快閃記憶體、512位元組的資料EEPROM、裝置資訊區 (DIA)，和裝置特性資訊 (DCI) 區。PIC18-Q41 MCU具備1.8V至5.5V供應電壓、-40°C至85°C工業級溫度範圍，以及-40°C至125°C的延伸溫度範圍。
特點
- C編譯器最佳化的RISC架構
- 運作速度：
- DC-64MHz時脈輸入
- 最短指令週期：62.5 ns
- 四個直接記憶體存取 (DMA) 控制器：
- 資料從程式快閃記憶體、資料EEPROM或SFR/GPR空間傳輸到SFR/GPR空間
- 使用者可程式的源和目標大小
- 硬體和軟體觸發的資料傳輸
- 向量中斷功能：
- 可選高/低優先
- 三個指令週期的固定中斷延遲
- 可程式向量表基礎地址
- 向下相容於先前的中斷功能
- 128層深度硬體堆疊
- 視窗型監視計時器 (WWDT)：
- 監視計時器會在監視計時器清除事件之間的間隔太長或太短時重置
- 可變除頻器選擇
- 可變視窗大小選擇
- 低電流開機重置 (POR)
- 可設定的開機計時器 (PWRT)
- 壓降重置 (BOR)
- 低功耗BOR (LPBOR) 選項
- 記憶體：
- 最高64 KB的程式快閃記憶體
- 最高4 KB的資料SRAM記憶體
- 512位元組資料EEPROM
- 作業特性：
- 作業電壓範圍：
- 1.8V至5.5V
- 溫度範圍：
- 工業：-40°C至85°C
- 延伸：-40°C至125°C
- 作業電壓範圍：
- 節能功能：
- 休眠：CPU和周邊裝置以不同的週期速率運行（通常CPU較低）
- 閒置：CPU在周邊裝置運作時停滯
- 睡眠：最低耗電量
應用
- 感測器：
- 整合式運算放大器和進階ADC
- 即時控制：
- DMA提供高速資料傳輸
- 低功率：
- 周邊裝置在CPU模式下作業
影片

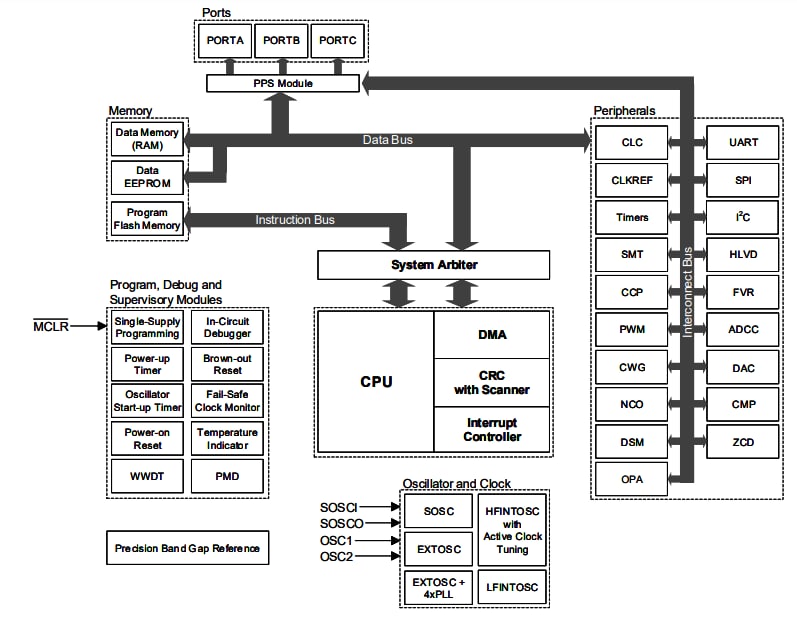

方塊圖
