Microchip Technology MCP970x/MCP970xA線性有源熱敏電阻IC
Microchip MCP970x/MCP970xA線性有源熱敏電阻IC是一系列類比溫度感應器，可將溫度轉換為類比電壓。該系列感應器成本低、功率低，MCP9700A/9701A在0°C至+70°C溫度範圍內的精度為±2°C，MCP9700/9701在0°C至+70°C溫度範圍內的精度為±4°C，工作電流消耗為6µA（典型值）。與電阻感應器（例如熱敏電阻）不同，線性有源熱敏電阻IC無需額外的訊號調理電路。因此，透過從這些低成本裝置中實施一個感應器，可以避免熱敏電阻解決方案的偏置電路開發開銷。VOUT引腳可直接連接微控制器的ADC輸入。MCP970x/MCP970xA溫度係數經過比例調整可為8位ADC提供1°C/位分辨率，基準電壓分別為2.5V及5V。MCP9700/9700A輸出0.1°C/位，用於具有4.096V基準電壓的12位ADC。
與電阻感應器（例如熱敏電阻器）不同，線性有源熱敏電阻IC無需額外的訊號調理電路。因此，透過從這些低成本裝置中實施一個感應器，可以避免熱敏電阻解決方案的偏置電路開發開銷。VOUT引腳可直接連接微控制器的ADC輸入。MCP970x/MCP970xA溫度係數經過比例調整可為8位ADC提供1°C/位分辨率，基準電壓分別為2.5V及5V。MCP9700/9700A輸出0.1°C/位，用於具有4.096V基準電壓的12位ADC。
MCP970x/MCP970xA為需要測量相對溫度變化的應用提供低成本解決方案。在測量+25°C溫度的相對變化時，可以在0°C至+70°C溫度範圍內實現±1°C（典型值）精度，也可以透過+25°C系統校準來實現此精度。
此外，該系列裝置不受寄生電容影響，可驅動大電容負載。該裝置透過微控制器遠程定位，從而實現印刷電路板(PCB)佈局設計靈活性。在輸出端新增一些電容還能夠減少過沖或欠沖，幫助輸出瞬態回應。然而，無需電容負載來穩定感應器輸出。
特點
- 微型類比溫度感應器
- 可採用的封裝
- SC70-5, SOT-23-3, TO-92-3
- 寬溫度測量範圍
- 擴展溫度範圍：-40°C至+125°C
- -40°C至+150°C（僅限MCP9400、SOT-23-3及SC70-5）
- 準確性
- ±2°C（最大值），0°C至+70°C (MCP9700A/9701A)
- ±4°C（最大值），0°C至+70°C (MCP9400/9701)
- 優化用於模數轉換器(ADC)
- 10.0mV/°C（典型值）(MCP9400/9700A)
- 19.5mV/°C（典型值）(MCP9701/9701A)
- 寬操作電壓範圍
- VDD = 2.3V至5.5V (MCP9700/9700A)
- VDD = 3.1V至5.5V (MCP9701/9701A)
- 低操作電流：6µA（典型值）
- 經優化用於驅動大電容負載
應用
- 硬碟驅動器與其他PC週邊裝置
- 娛樂系統
- 家用電器
- 辦公設備
- 電池組與便攜式設備
- 通用溫度監控

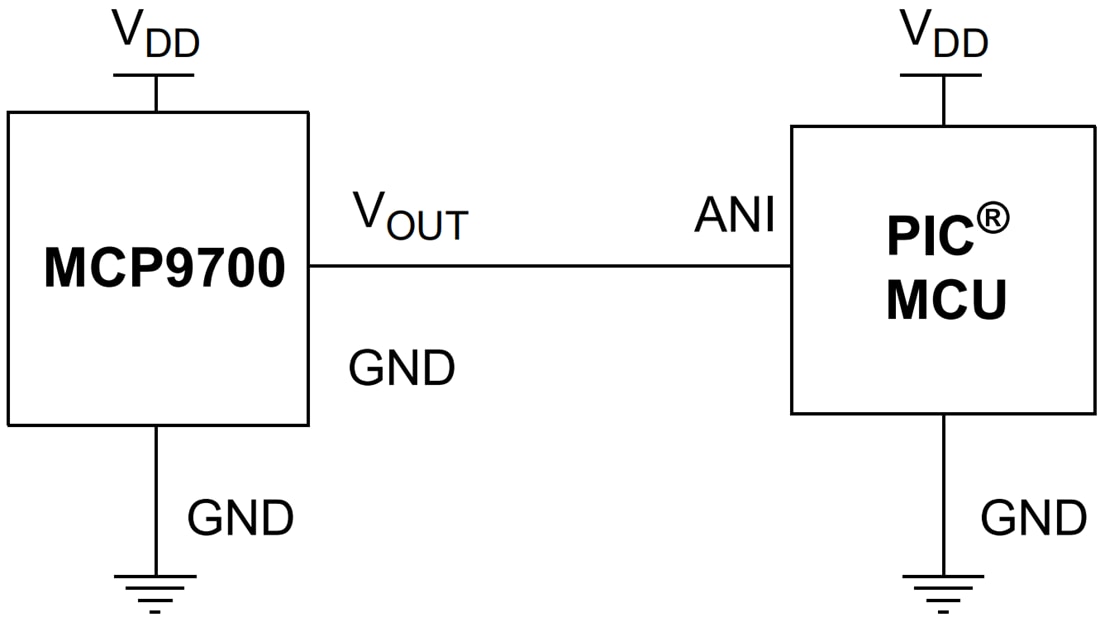

典型應用電路
