Microchip Technology MCP39F511單相功率監控IC
|
|
Microchip Technology MCP39F511單相功率監控IC設計用於即時測量AC/DC電源供應器的輸入功率，以提供功率和能源數值。MCP39F511內含雙通道的Delta-Sigma ADC、16位元計算引擎、EEPROM和彈性的2線介面。除了每個測量通道上94.5dB的SINAD效能，以及整合的低漂移電壓參考，更能在4000:1動態範圍內實現優於0.1%的精準設計。
此功率監控IC提供單通道 (MCP39F511) 和雙通道 (MCP39F511N) 兩種版本可選。
產品特色
- 4000:1動態範圍內的功率監控準確度達0.1%誤差
- 內建計算引擎：
- 有功、無功、視在功率
- 有功與無功能量累加
- 真RMS電流、RMS電壓
- 線路頻率、功率因數
- 專用的零交叉偵測 (ZCD) 腳位
- 專用的PWM輸出腳位
- 透過快速電壓突波偵測實現自動事件腳位控制
- 透過頁面讀取/寫入命令實現512位元組的使用者可存取EEPROM
- 快速校正程式
- 2線UART：鮑率最高達115.2kbps
- 低漂移內部電壓參考：10ppm/°C典型值
- 28導線、5mm x 5mm QFN封裝
- 寬廣的溫度範圍-40°C至+125°C
- 符合AEC-Q100標準
應用
- 家庭自動化功率監控
- 工業照明功率監控
- 即時測量AC/DC電源供應器的輸入功率
- 智慧配電單元
|
|
Microchip Technology MCP39F511單相功率監控IC方塊圖
|

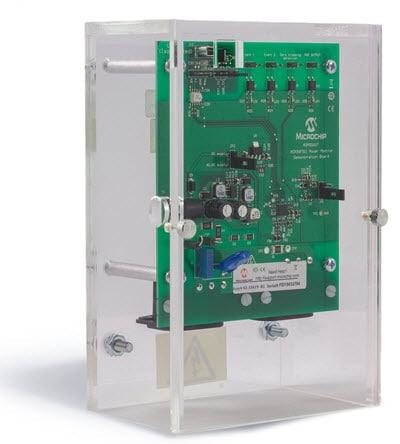

Microchip Technology功率監控展示板
Microchip Technology功率監控展示板為具備完整功能的單相功率與能源監控系統。此功率監控展示板可計算並顯示有功功率、無功功率、RMS電流、RMS電壓、有功能源（正向和反向）以及四象限無功能源。
此功率監控展示板提供兩種版本：
此功率監控展示板可透過USB輕鬆連接至可下載的Power Monitor Utility軟體，該軟體提供自動化控制，可讓開發人員輕鬆實驗所有的系統組態設定，例如PWM輸出頻率、零交叉偵測選項和事件組態。
Power Monitor Utility軟體也可用來建立自訂的校正設定，只需單點校正，即可滿足多數的精準度要求。電錶軟體提供自動化校正程序，可用來快速校正電錶，讓設計人員實驗不同的校正程序。
產品特色
- 可顯示有功功率、無功功率、視在功率、RMS電流、RMS電壓、線路頻率、正向/反向有功能源以及四象限無功能源
- 事件通知，包括過電流、過功率、電壓驟降和電壓突波
- 可經由PC軟體進行裝置組態，包括事件通知、校正、EEPROM讀取/寫入、PWM控制和能源累加啟動/重置
- 直接連接90VAC至240VAC即可運作
- 建議最大負載15A
|
|
 |
