Microchip Technology MCP331類比轉數位轉換器
Microchip Technology MCP331類比轉數位轉換器 (ADC) 具備全差分輸入、高效能和低耗電量，且封裝尺寸小巧，適合用於電池供電系統和遠端資料擷取應用。MCP331 ADC採用連續漸進暫存器 (SAR) 架構和符合業界標準的SPI序列介面，免外接電壓電平轉換器，即可連接多數業界標準主機微控制器。這些類比轉數位轉換器具備每秒1M次取樣速率、1個輸入通道、低耗電量（典型待機耗電量0.8µA，典型有功耗電量1.6mA），並提供小巧的10腳位MSOP封裝。
特點
- 解析度
- MCP33111：12位元
- MCP33121：14位元
- MCP33131：16位元
- 零延遲輸出
- 寬廣的運作電壓範圍：
- 類比供應電壓 (AVDD)：1.8V
- 數位輸入/輸出介面電壓 (DVIO)：1.7V至5.5V
- 外部參考 (VREF)：2.5V至5.1V
- 差分輸入作業：
- 滿刻度輸入範圍：-VREF至+VREF
- 超低電流：
- 待機模式（典型值）：~0.8µA
- 轉換模式（典型值）：~1.6mA
- 1Msps取樣率
- SPI相容序列通訊：
-
- SCLK時脈速率：最高100MHz
- ADC自我校正，消除偏移、增益和線性錯誤：
- 於開機時（自動）
- 正常運作時透過使用者命令隨需啟動
- 溫度範圍：-40°C至+85°C
- 封裝：MSOP-10

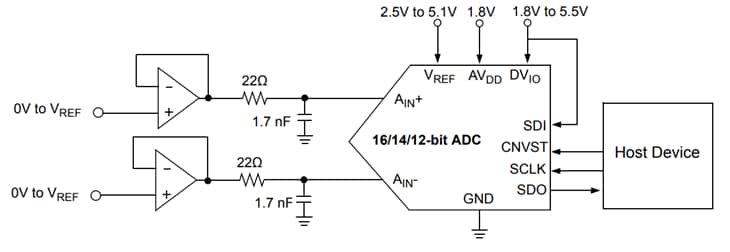

典型應用圖
