Microchip Technology MCP14A0901 & MCP14A0902 MOSFET驅動器
Microchip Technology MCP14A0901及MCP14A0902 MOSFET驅動器在採用4.5V至18V單電源供電時，能夠提供高達9.0A的峰值電流。MCP14A090x MOSFET驅動器特有低通射電流、快速上升及下降時間以及匹配的傳播延遲，這使其成為高開關頻率應用的理想選擇，有助於解決功率密度更高的問題，這是一個關鍵的市場趨勢。MCP14A0901具有逆變輸出配置，而MCP14A0902是非逆變MOSFET驅動器。
MCP14A0901及MCP14A0902 MOSFET驅動器透過啟用功能提供增強的控制。不管輸入引腳的狀態如何，有源高使能引腳都可以被低驅動，以驅動MOSFET驅動器的低輸出。整合式上拉電阻使使能引腳保持懸空以進行標準操作。
這些MOSFET驅動器在其功率及電壓額定值範圍內的任何條件下都具有很高的抗鎖存能力。其可以接受高達500mA的逆電流被強制返回其輸出，而不會造成損壞或邏輯混亂。所有終端均受到充分保護，以防高達2kV (HBM)及200V (MM)的靜電放電(ESD)。
MCP14A0901及MCP14A0902 MOSFET驅動器採用節省空間的MSOP-8、SOIC-8及TDFN-8封裝。
特點
- 高峰值輸出電流：9.0A（典型）
- 寬輸入電源電壓操作範圍：-4.5V至18.0V
- 輸出段中的低通射／交叉傳導電流
- 高電容負載驅動能力：-10000pF in 24ns（典型）
- 延遲時間短：27ns (tD1)；27ns (tD2)（典型）
- 低電源電流：360µA（典型）
- 低電壓閾值輸入及磁滯現象
- 鎖存保護：耐500mA逆電流
- 輸出配置
- MCP14A0901: 逆變
- MCP14A0902: 非逆變
- 封裝選項
- MSOP-8
- SOIC-8
- TDFN-8
應用
- 開關模式電源
- 脈衝變壓器驅動
- 線性驅動器
- 電平轉換器
- 電機驅動
- 螺線管驅動

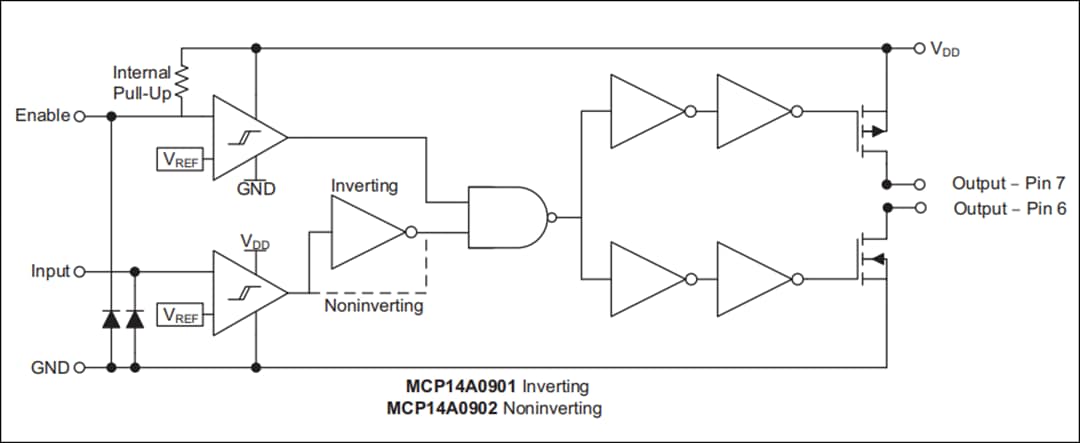

結構圖
引腳名稱
發佈日期: 2019-04-18
| 更新日期: 2023-05-26
