Microchip Technology PIC16F17576 Curiosity Nano開發板 (EV14L29A)
Microchip PIC16F17576 Curiosity Nano開發板 (EV14L29A) 設計用於評估PIC16F17576的功能，這是一款低功率8位元微控制器 (MCU)。這款微控制器整合了低功率架構、精確的類比功能和先進的數位週邊裝置，為實現混合訊號和感測器解決方案提供了一種有效的單裝置方法。該評估套件讓使用者能夠透過一個可輕鬆放入口袋的開發板，將下一個創意推向市場。Microchip PIC16F17576 Curiosity Nano評估套件具有完整的程式設計和除錯功能，可為使用者的下一個設計提供全面支援。
MPLAB X IDE可用作放大鏡，以檢查使用者的微控制器並逐步進行除錯過程。免費且易於使用的圖形化程式設計工具MCC，讓使用者能夠直觀地對目標微控制器進行程式設計。
特點
- PIC16F17576微控制器
- 具有計算功能的12位元差分模數轉換器 (ADCC)，取樣率高達300ksps
- 兩個10位元數位至類比轉換器 (DAC)
- 多達四個運算放大器
- 低功率電壓基準模組 (VREFLP)
- 兩個類比比較器
- 比較器模組 (CMP)
- 低功率比較器模組 (CMPLP)
- 類比周邊管理器 (APM)
- 一個機械使用者開關
- 一個黃色使用者LED
- 一個32.768kHz晶體
- 內建除錯器
- Microchip MPLAB X IDE基板識別
- 一個綠色電源和狀態LED
- 程式設計和除錯
- 虛擬序列埠 (CDC)
- 兩個邏輯分析儀通道 (DGI GPIO)
- USB供電
- 可調節目標電壓
- 由內建除錯器控制的MIC5353 LDO穩壓器
- 輸出電壓：1.8V至5.1V（受USB輸入電壓限制）
- 最大輸出電流：500mA
應用
- 發動機控制系統
- 電源轉換和管理
- 感測器介面和訊號調節
- 照明控制
- 消費和工業自動化
- 可攜式和電池供電裝置

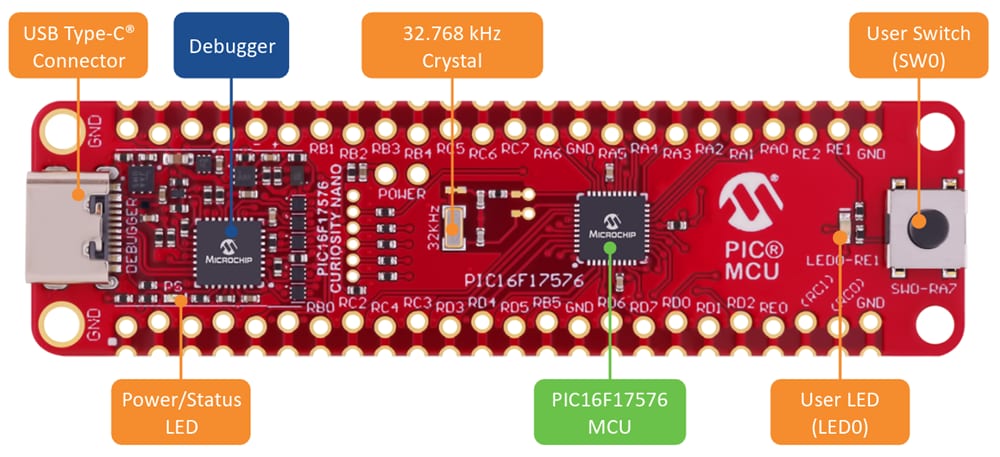

概覽
方塊圖
