Atmel ZigBit™系列無線模組

特點及
優點
ATZB-24-A2/B0
2.4 GHz
ATZB-900-B0
700/800/900 MHz
ATZB-A24-UFL/U0
放大的2.4 GHz

特點及優點

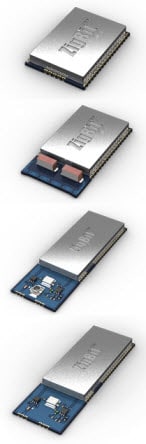

Atmel ZigBit™系列無線模組 為超精巧、低功率及基於Atmel混合訊號硬體平台的高靈敏度的IEEE 802.15.4/ZigBee® OEM模組。 Atmel ZigBit™系列無線模組佔用少於一平方吋空間，設計專為無線感應、控制及數據採集應用。這些ZigBit模組減少對成本高及耗時的Rk開發的需求，並縮短大範圍無線應用銷售的時間。基於Atmel最新的微控制器無線 硬體平台的組合， ZigBit提供優越無線電效能、超低功率 消耗及優秀的整合。

Atmel ZigBit™系列無線模組與堅固耐用的IEEE 802.15.4/ZigBee 堆疊相容，在最佳化網路交通及最少化功耗同時，支援自行修復及自行組織網狀網路。 Atmel提供兩種設定：BitCloud及SerialNet。 BitCloud是ZigBee PRO 憑證軟體開發平台，支持可靠、可調節及安全，在AtmelZigBit模組上運行的無線應用。 SerialNet 允許模組透過串列AT指令編程。

特點

超精巧 尺寸
高RX靈敏度
超出鏈路預算
超低功耗
充裕記憶體資源（128KB閃存記憶，8KB隨機接達記憶體，4KB EEPROM）
多種介面（類比及數位）：

9個額外GPIO，2個額外IRQ線路

4個ADC 線路+ 1個電源電壓控制線路（多達九個線路禁用 JTAG）

設有CTS/RTS 控制的UART

USART

I2C

SPI

1電線

多達30個線路可設定為GPIO

能把自己的網路實際位址寫進EEPROM
與IEEE 802.15.4相容的收發器
內嵌BitCloud軟體，包括串列引導裝載器及AT指令套件

優點

小物理腳位及小尺寸，適合配置於最小的設備
網狀網路能力
易用低成本評估板
單一支援HW及SW源代碼

應用

建築自動化及監控

照明控制

無線煙霧及一氧化碳探測器

結構完整性監控

HVAC監控及控制
存貨管理
環境監控
安全
水錶
工業監管

機器狀況及性能監控

監控廠房系統參數如：溫度、壓力、流量、缸水平、濕度、振動等。

自動化儀表閱讀(AMR)

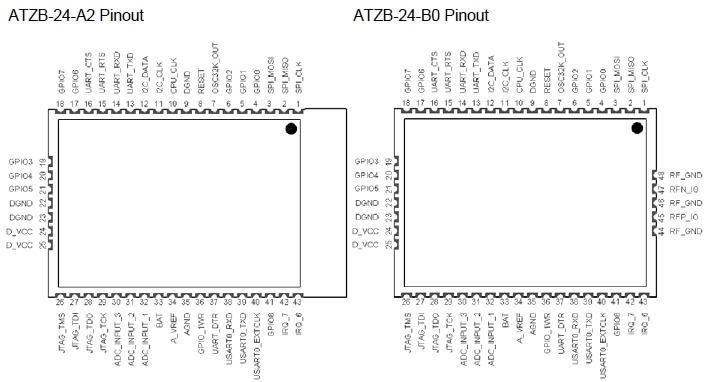

ATZB-24-A2/B0 ZigBit™ 2.4 GHz無線模組

兩個不同版本的Atmel ZigBit™ 2.4 GHz 無線模組為：ATZB-24-B0模組，含平衡RF埠應用專用PCB或 外置天線及 能利用ATZB-24-A2模組 ，含雙晶片天線 ，滿足需要整合及 小腳位的天線設計的需求。

規格

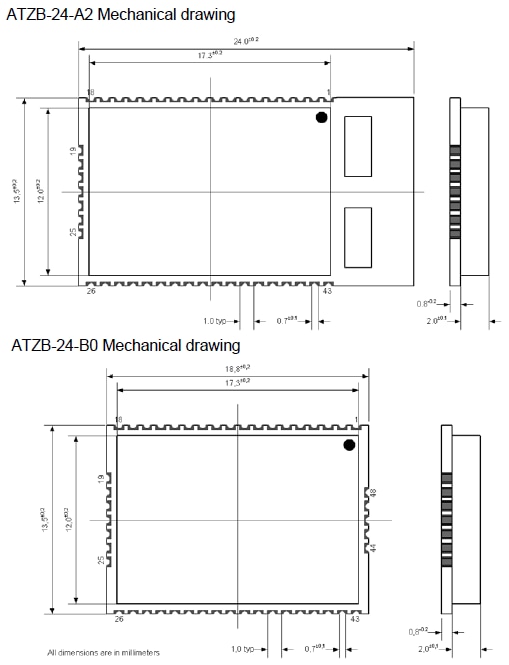

尺寸： 24 x 13.5 x 2.0mm為ATZB-24-A2模組專用及18.8 x 13.5 x 2.0mm為ATZB-24-B0模組專用
創新（專利審理）的平均雙晶片天線天線增益約0dBi（ATZB-24-A2版本）
RX靈敏度：-101dBm
超出鏈路預算：104dB
高達3dBm輸出功率
功耗：睡眠模式為< 6μA，RX模式為19mA， TX模式為18mA
自選天線參考設計
2.4 GHz ISM頻帶

優點

同級最佳RF連接範圍
兩層PCB簡單原型
充裕記憶供用戶軟件應用使用
全球免牌照操作

檢視產品清單

零件編號	工具類型
ATZB-24-A2	無線開發套件
ATZB-24-A2R	無線模組
ATZB-24-B0	無線開發套件
ATZB-24-B0R	無線模組

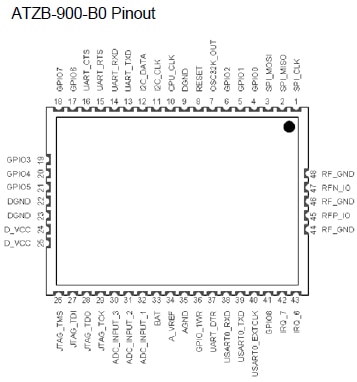

ATZB-900-B0 ZigBit™ 700/800/900 MHz無線模組

Atmel ZigBit™ 700/800/900 MHz無線模組為延伸範圍,，784/868/915 MHz模組。這些模組是ZigBit的最新成員，經過輸出功率放大器 及輸入低噪音放大器。

規格

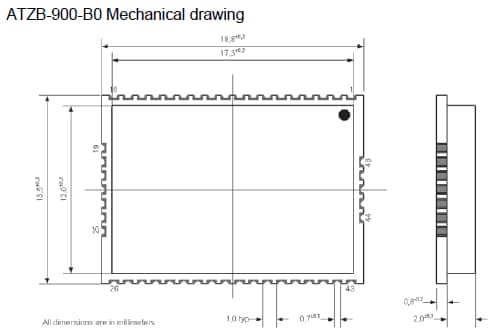

尺寸：18.8 x 13.5mm
RX靈敏度：-110dBm
超出鏈路預算：-120dB
高達11 dBm輸出功率
功耗：於睡眠模式為< 6μA
自選天線參考設計
868 / 915 MHz頻帶
784 MHz中文頻帶

優點

超過6公里（4哩）室外視線範圍
延長電池壽命

檢視產品清單

零件編號	工具類型
ATZB-900-B0	無線開發套件
ATZB-900-B0R	無線模組

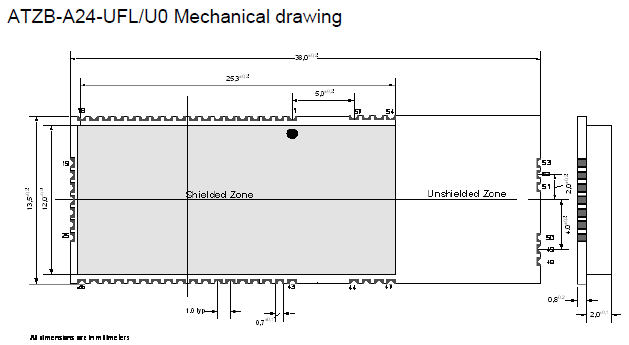

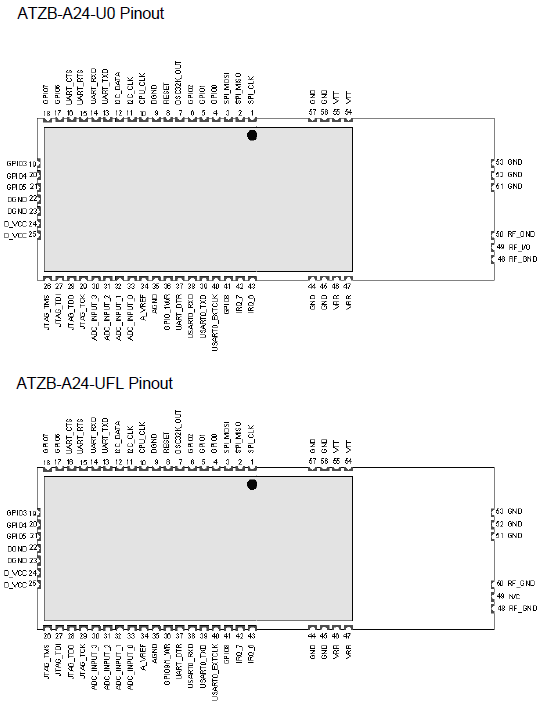

ATZB-A24-UFL/U0 ZigBit™ 2.4 GHz放大無線模組

Atmel ZigBit™ 2.4 GHz放大無線模組範圍更廣，並設有輸出功率放大器及輸入低雜訊放大器，以增強功能。提供兩個不同版本的ZigBit 2.4 GHz放大模組 ：ATZB-A24-UFL備有內建U.FL天線連接器及ATZB-A24-U0備有非平衡RF輸出。

規格
