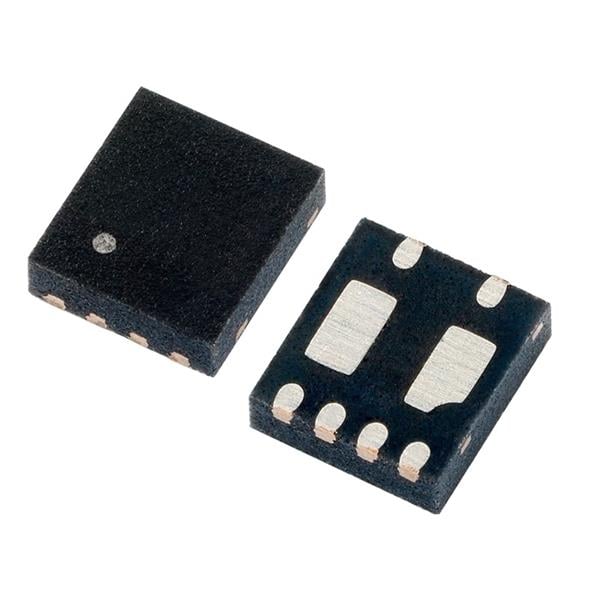

Littelfuse SP1255 & SP1555 Series TVS Diode Arrays

Littelfuse SP1255與SP1555系列TVS二極體陣列

Littelfuse SP1255與SP1555系列適用於VBUS的TVS二極體陣列分別整合13.5V或15V TVS二極體，可為USB VBUS腳位提供閃電突波保護。依據IEC 61000-4-5標準，SP1255最高提供160A (tp=8/20µs)，SP1555最高提供120A (tp=8/20µs) 閃電突波保護。

上述TVS二極體陣列可為電流敏感應用提供優異的保護，例如快速充電周邊裝置，同時也是智慧型手機、平板電腦及其他可攜式電子產品的理想解決方案。

產品特色
  • ESD、IEC 61000-4-2、±30kV空中、
    • ±30kV接觸 (SP1555)
  • EFT、IEC 61000-4-4、80A (tp-5/50ns)
  • 突波、IEC 61000-4-5第2版
    • SP1255：160A (tp=8/20us)
    • SP1555：120A (tp=8/20us)
  • 保護VBUS運作
    • SP1255最高13.5V
    • SP1555最高15V
  • 基準設定保護
  • 高電流處理能力適用於快速充電應用
應用
  • 保護USB2.0快速充電的VBUS電路

環境

  • 符合RoHS標準
  • 無鉛
  • 無鹵素 (SP1255)
  • 濕度敏感等級 (MSL-1) (SP1555)




零件編號產品資料工作電壓崩潰電壓箝位電壓峰值突波電流






Loading 第一頁 上一頁 下一頁 最末頁
腳位配置
Pinout
（SP1255符合AEC-Q101標準）
功能方塊圖
Functional Block Diagram
