Liquid Instruments Moku:Go工程設計實驗室解決方案
Liquid Instruments Moku:Go工程設計實驗室解決方案是用於使用者學習從電路到高階設計的任何知識的完整工程設計實驗室解決方案。9.45" x 1.47"的Moku:Go設計適於攜帶，具有11種儀器和可選的可程式電源供應器。該裝置消除了對大型台式儀器的需求，並使使用者能夠隨時隨地學習。其硬體功能包括一個Wi-Fi熱點、具有增強電氣保護的高質素整合式連接器、用於資料的USB-C™和六種顏色選項。用於Windows和Mac的直觀使用者介面(UI)為Python和MATLAB提供整合式API支援。其硬體元件包括整合式BNC連接器、用於可程式電源供應器的整合式香蕉插孔連接器、用於防止滑脫的高夾橡膠底座，以及用於確保安全的穩定電氣保護。
Offering optional programmable power supplies and a full suite of software-defined test instruments, from an Oscilloscope to a PID Controller, Moku:Go provides the right tools for user applications. Choose from three hardware models and two instrument bundles: the Base Bundle (includes 6 core instruments) and the Full-suite Bundle (includes all 14 instruments).

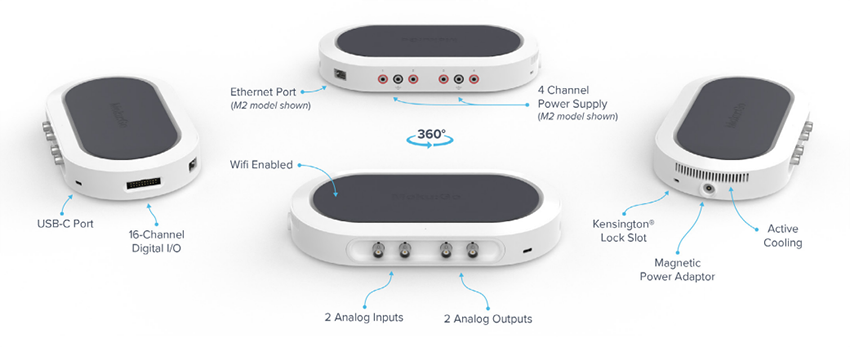

The easy-to-use GUI for Windows, macOS, and iPadOS helps simplify design, debugging, and data collection. Tackle more advanced applications with the ability to implement custom FPGA code and API support. Hardware features include a Wi-Fi Hotspot, high-quality integrated connectors with enhanced electrical protection, and USB-C™ for data. Hardware components include BNC connectors, banana jack connectors for programmable power supplies, and a high-grip rubberized base to prevent slippage.
特點
- 同一裝置中的11個儀器
- 隨附配件
- 2個示波器探針
- DIO佈線
- 電源適配器
- USB-C™和乙太網路纜線（視型號而定）
- 電源纜線（視型號而定）
- 提供3種型號
- M0型號
- 2個類比輸入、2個類比輸出和16個DIO
- USB-C™、WiFi、軟體和API
- M1型號
- M0型號的所有功能
- 雙通道可程式電源供應器
- M2型號
- M0型號的所有功能
- 乙太網路
- 四通道可程式電源供應器
- M0型號
- 提供6種標準顏色或自訂顏色升級
應用
- 125MSa/s任意波形產生器
- 隨機模式生成
- 系統回應模擬
- 添加劑製造
- 儀器回應功能模擬
- 雙通道資料記錄器
- 溫度監測
- 振動分析
- 環境監測
- 其他感測器資料記錄
- 20Hz頻率回應分析器
- 阻抗測量
- 電容/電感測量
- 穩定性分析
- 電源供應分析
- EMI濾波器特徵分析
- 通訊協定分析器(I2C/SPI/UART)
- 訊號模擬
- 數位電路設計
- 數位通訊診斷
- 時鐘源
- 30MHz示波器/電錶
- 訊號監測和分析
- 電路設計和特徵
- 光電偵測器校準
- 自動系統測試
- 系統測試和除錯
- 多輸入/輸出PID控制器
- 反饋和控制系統設計
- 鐳射頻率穩定
- 溫度調控
- 掃描頭部/取樣級定位
- 壓力、力度、流量和其他控制
- 30MHz即時頻譜分析器
- 頻域分析
- 系統回應特徵分析
- 雜訊測量
- 錯誤訊號識別
- 20MHz波形產生器
- 訊號模擬
- 電路設計和特徵分析
- 系統同步
- 時鐘源
- Op-amp特徵分析
- 20MHz鎖定放大器
- 鐳射頻率穩定
- RF解調
- 類比無線電
- 數碼濾波器盒
- 脈衝回應模擬
- DSP系統設計
- 雜訊濾波
- 訊號放大
- FIR濾波器構建器
- 系統設計
- 閉環控制
- 雜訊濾波
- 訊號放大
規格
- 可程式電源
- 雙通道選項
- 150mA時為±5V
- 150mA時為0至16V
- 四通道選項
- 150mA時為±5V
- 150mA時為0至16V
- 1A時雙路0.6V至5V
- 雙通道選項
- 類比輸入
- 2個12位元、125MSa/s輸入通道
- 30MHz類比頻寬
- 具有1mΩ阻抗的AC或DC耦合
- 輸入範圍高達±25V
- 類比輸出
- 2個12位元、125MSa/s輸出通道
- 20MHz類比頻寬
- ±5V最大輸出範圍
- 數位輸入/輸出
- 16通道DIO（62.5MSa/s時）
- 支援3.3V（5V容差）邏輯級別
- 程式設計環境
- API支援Python和MATLAB
- Windows或macOS
- MathWorks Live Scripting
