KEMET KONNEKT™高密度封裝技術
KEMET Electronics KONNEKT™高密度封裝技術使組件無需使用金屬框架便可接合在一起,同時降低電容器的ESR、ESL及熱阻。KONNEKT技術採用創新型瞬態液體階段燒結(TLPS)材料。TLPS材料的低熔點金屬或合金與高熔點金屬或合金發生低溫反應,可形成反應後的金屬基體。此過程會產生高度導電的鍵合材料,可用於將多個MLCC連接在一起,以形成單個表面貼裝組件。

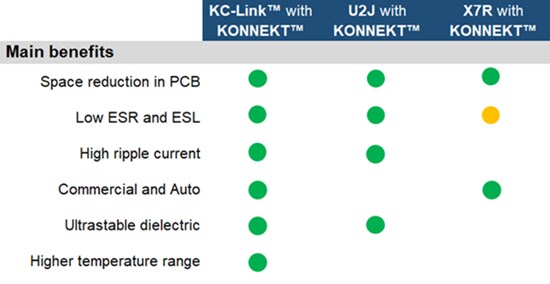

特點
- 商業及汽車級(符合AEC-Q200標準)
- U2J I類電介質:C0G
- X7R II類電介質
- 66nF至20uF電容範圍
- 25V至200V直流額定電壓
- EIA 1812及3640外殼尺寸
- -55°C至+150°C操作溫度範圍
- 低ESR及ESL
- 無鉛,符合RoHS規定與REACH標準
- 可使用標準MLCC迴流圖進行表面貼裝
應用
- 直流連接
- 緩衝器
- 電源轉換器
- 寬帶隙(WBG)
- 電動汽車/混合動力汽車
- 無線充電
- 資料中心
- DC/DC轉換器
- HID照明
- 電訊裝置
