英飛凌工業機器人馬達控制解決方案
英飛凌工業機器人馬達控制解決方案，是可大幅提升工業馬達控制應用的半導體解決方案。這些解決方案包括低電壓功率MOSFET、EiceDRIVER™閘極驅動器及XMC4800微控制器。低電壓功率MOSFET系列OptiMOS™ 5 80V與100V提供低導通電阻。結合英飛凌的EiceDRIVER 2EDL與6EDL，即可在馬達控制應用中達到高功率密度與效率。使用XMC4800微控制器作為馬達控制的核心以提供優異的馬達控制，並透過EtherCAT®進行即時通訊。 |
|
英飛凌低電壓MOSFET系列OptiMOS 5為功率半導體市場的領導產品。OptiMOS可大幅降低RDS(on)及反向恢復電荷Qrr。MOSFET在80V時最多可降低45%的RDS(on)，在100V時最多可降低24%，提供業界最佳的品質因數。如此一來，設計可獲得高效率與高功率密度。
產品特色
- 針對同步整流進行最佳化
- 適用於高切換頻率
- 輸出電容最高提升44%
- 相較於前世代最多可降低43%的RDS(on)
- 最高系統效率
- 降低切換與傳導損耗
- 並聯的需求較低
- 提高功率密度
- 降低5V的電壓過衝
|
|
|
|

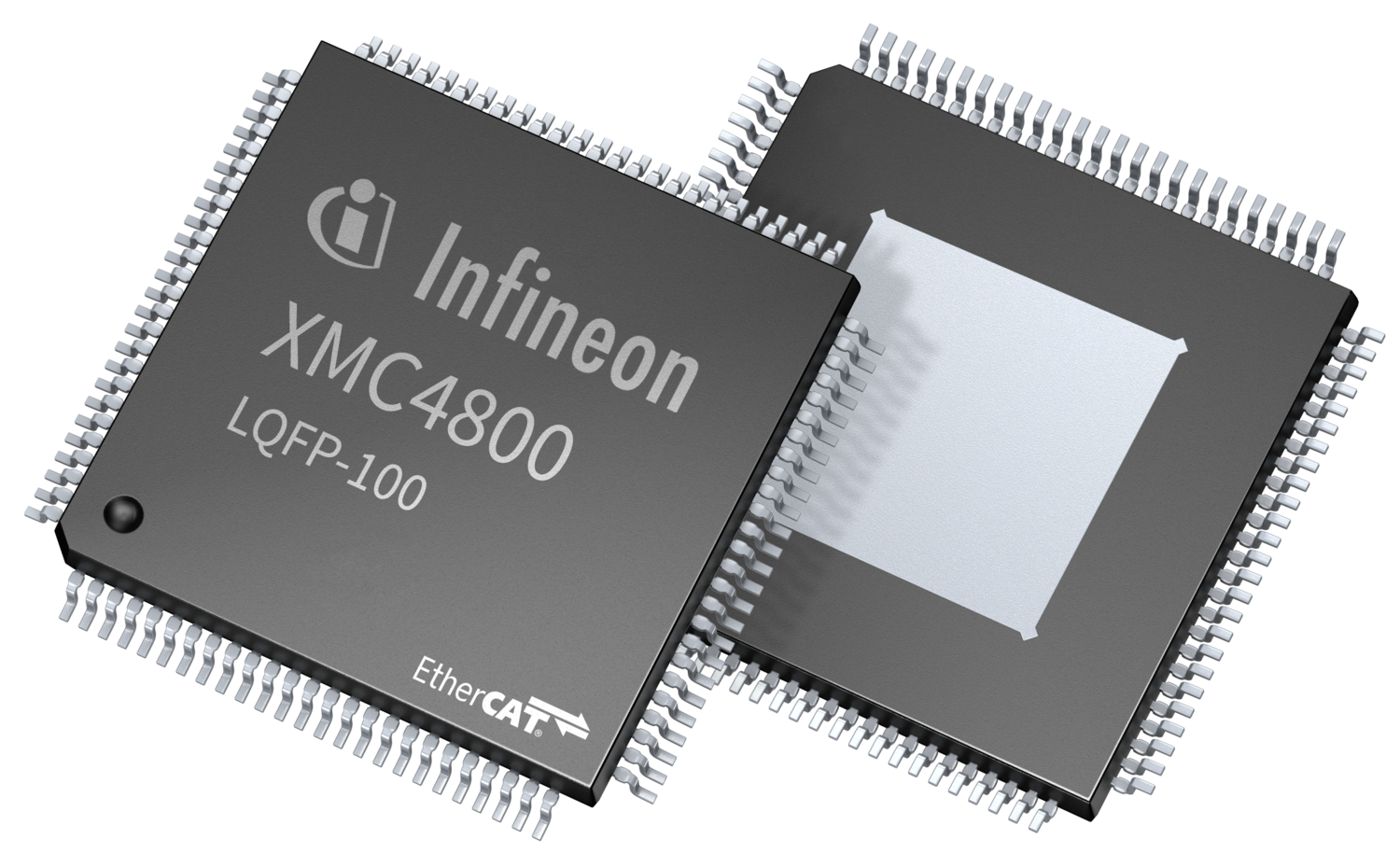

英飛凌XMC4800微控制器配備標準ARM® Cortex®-M控制器，此控制器整合EtherCAT、快閃記憶體及類比/混合訊號IP。如此一來，可提供最小型且最具成本效益的EtherCAT設計，無需專用的ASIC、外部記憶體及晶體。
XMC4800-F144K1536AA微控制器ARM Cortex-M4含FPU，為工業AC與伺服驅動器提供執行串級控制時所需的運算效能。此微控制器亦具備現場層級中的通訊堆疊所需的效能。複雜的軟體IP由受密碼保護的快閃記憶體提供保護。透過位置介面(POSIF)與ΔΣ解調器，可以更容易連接至編碼器與旋轉變壓器介面。
產品特色
- ARM Cortex-M4 @ 144MHz
- 1536kB快閃記憶體、276kB RAM
- 快閃記憶體的資料與IP保護
- EtherCAT節點
- 6個CAN節點
- EthernetMAC、USB-OTG、SD/MMC
- 6通道USIC (可設定為SPI、UART、IIC、IIS)
- 外部匯流排單元
- 4個12位元ADC、26個輸入通道、4個平行取樣與轉換
- 2通道12位元DAC
- 4通道∆Σ解調器
- 24個16位元專用計時器、死區時間產生
- 2個位置介面
- 看門狗計時器、即時時鐘
- XMC4000功能安全性封裝
- LQFP144
- -40至125°C
應用
- EtherCAT通訊
- 工業馬達控制
- IO裝置
- Micro PLCa
|
|
|
|

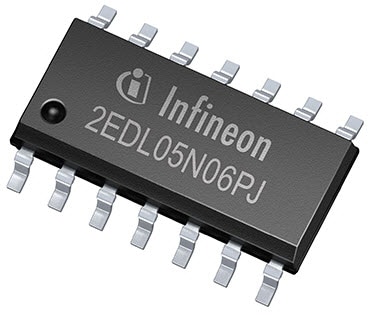

英飛凌2EDL與6EDL EiceDRIVER小型閘極驅動器IC，可用於設計高能源效率與超小型馬達控制解決方案。
英飛凌2EDL為高電壓半橋閘極驅動器IC，最高阻斷電壓為600V。典型應用包括消費性與工業驅動器、風扇、幫浦、電磁感應烹調設備或交換式電源供應器。此轉換器可用於以感應電機(IM)或無刷DC馬達為基礎的驅動應用。2EDL系列的設計採用矽絕緣體(SOI)技術，此技術提供優異的耐用性，可避免負電壓突波與雜訊。
英飛凌6EDL全橋驅動器IC可控制功率裝置，例如MOS電晶體或3相系統中的IGBT。以所使用的SOI技術為基礎，可提供優異的瞬態電壓耐用性。裝置中不存在寄生晶閘管結構。因此，在所有溫度與電壓情況下，皆不會發生寄生閂鎖。 |
|
|
|
 |
