Infineon BCR線性LED驅動器

Infineon BCR線性LED驅動器適合用於驅動10mA至700mA的LED電流，是一般照明應用LED最理想的搭配選擇。在節省成本的考量下，目前仍會使用電阻器驅動低功率LED，但電阻器卻無法避免LED過熱。LED過熱時消耗的電流量較大，進而加快過熱的速度。使用BCR線性LED驅動器來驅動10mA至250mA之間的LED電流，則可避免熱失控。

Infineon的BCR產品組合提供在價格與效能方面最理想的驅動器。針對10/20/50mA等常見的額定輸出電流，可用無電流設定電阻器的LED驅動器IC，並透過外部電阻器調整其他輸出電流。負熱係數可避免LED負載出現過熱情形。此外還具備邏輯層級輸入，可利用微控制器BCR321U和BCR421U進行PWM調光。

檢視產品詳細資料

檢視評估板

Infineon BCR430U低壓差電壓LED驅動器IC

Infineon BCR430U低壓差電壓LED驅動器IC可在獨立運作下調節LED電流，無需外部功率電晶體。BCR430U採用小巧的PG-SOT23-6-1封裝，IC供應電壓介於6V至最高42V。將高電阻的電阻器Rset連接至RS腳位，可將LED電流量調整到最高100mA。

整合式LED驅動器級的壓降小於200mV（50mA時），除了改善系統效率，同時也能提供額外的電壓餘裕來補償LED順向電壓或供應電壓的容差。智慧過熱保護功能可在BCR430U接點溫度過高時降低LED電流量。
瞭解更多

檢視產品清單

驅動低功率LED (5-65mA)

LED燈條相較於螢光燈管，具有長使用壽命和高能源效率的優點，因此廣泛用於廣告招牌等應用之中。由於電阻器成本較低，因此許多現有的LED燈條均搭配偏壓電阻器使用。但問題是，LED不應用恆定電壓來源和電阻器驅動。

LED應該用恆定電流來源，而非電源供應器和電阻器的組合來驅動，方能使LED得到最高的使用壽命和可靠度。

偏壓電阻器經常會導致LED的使用壽命大幅縮短，這是因為LED的電流有正溫度係數，且就統計上來說特定類型的LED擁有「較廣」的順向電壓 (VF) 範圍。

Application Note

檢視產品清單

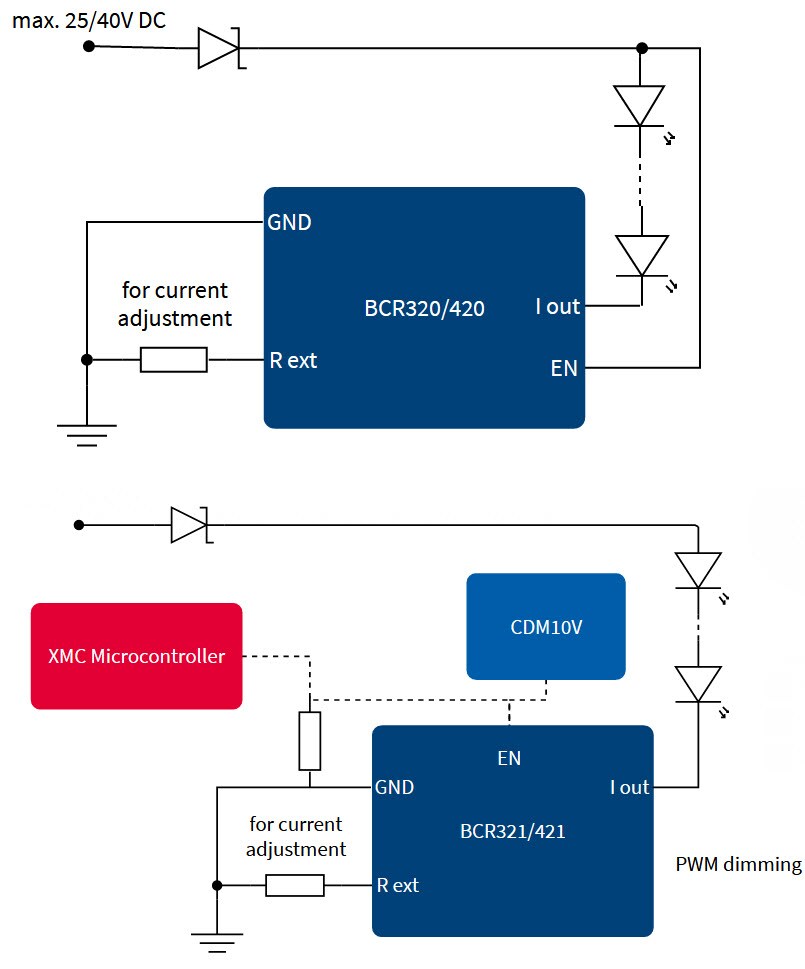

驅動中功率LED (65-200mA)

BCR320U/BCR321U驅動器為低成本且省PCB空間的解決方案，可用來驅動0.5瓦的LED，典型LED電流ILED介於150mA至200mA。內部崩潰電壓超過16V，此為輸出直接連接至供應電壓下LED驅動器IC所能承受的最高電壓。

啟用腳位 (BCR320) 可承受的最高電壓為25V，可在LED驅動器前方用堆疊串聯的方式來提高電壓。但這會導致LED發生部分壓降，使啟用腳位的電壓降至25V以下。數位輸入腳位 (BCR321U) 可用微控制器以最高10kHz頻率進行調光。BCR320U/BCR321U的電流範圍為150mA至250mA。

BCR420U/BCR421U可用來驅動0.25W LED，典型LED電流介於75mA至150mA。內部崩潰電壓超過40V。

BCR420U啟用腳位可承受的最高電壓為40V，可在啟用腳位前方加上串聯電阻器來提高電壓，但會使啟用腳位的電壓降至40V以下，BCR421U的數位輸入腳位可用微控制器以最高10kHz頻率進行調光。

Application Note

檢視產品清單

驅動中高功率LED (65-700mA)

BCR450是低成本的線性穩壓器LED控制器IC，適合工業應用，專為在恆定電流來源下運作所設計。LED控制器可驅動高電流、高亮度的LED，電流最高可達2.5A。這是使用額外的外部輸出級作為「升壓」電晶體的結果。

此裝置可在8V至27V輸入電壓範圍下運作，能在0至85mA的廣泛電流範圍下維持高輸出準確度。針對最高85mA的LED電流，IC則可作為獨立裝置使用，且只需要一個外接低側電流感測電阻器。

Applications Note

檢視產品詳細資料

KIT-LED-BCR-SAMPLES
BCR線性LED驅動器IC範例套件

BCR線性LED驅動器IC範例套件包含BCR產品組合的範例，包括BCR320/321U、BCR420/421U、BCR405U、BCR402U/W、BCR401U/W、BCR205W和BCR450，可用來在一般與汽車照明應用下驅動中低功率的LED。
