Hirose Electric LED照明解決方案與應用
Hirose Electric為LED照明應用提供多種連接器解決方案。Hirose的產品提供多種尺寸、纜線端子、電氣規格及安裝類型。 |
| 室內應用 戶外應用 |
適用於獨立纜線連接的DF1B系列2.5mm間距連接器適用於獨立纜線連接的Hirose Electric DF1B 2.5mm間距連接器具有單排與雙排接點，適合板對線與同軸連接。結合ID接點與壓接接點，即可在單一外殼中混合各種電流容量的纜線。現提供標準鍍錫與鍍金版本。 |
適用於獨立纜線連接的DF3系列2mm間距連接器適用於獨立纜線連接的Hirose Electric DF3系列2mm間距連接器具備插座，可水平或垂直連接電路板。DF3系列亦具備腳位接頭與同軸插頭，可用於ID插座與壓接類型。DF3系列ID插座的高度為6.8mm，而壓接插座的高度則為7.5mm。 |
DF11系列2mm雙排連接器Hirose Electric DF11系列2mm雙排連接器具有兩排2mm間距的接點，且經過壓縮，適用於5mm的寬度。因此，可在相同於傳統2mm單排接點的空間中，提供多個訊號。DF11系列提供多種鍍金或鍍錫的產品版本(板對線、同軸、板對板)，且使用的纜線涵蓋AWG22至30。 |
DF13系列1.25mm間距迷你壓接連接器Hirose Electric DF13 1.25mm間距迷你壓接連接器有多個接點，並可用於自動安裝製程。DF13插頭具備防斜插結構，可避免誤插。DF13表面黏著接頭(SMT)配備金屬配件，可避免銲錫剝離。 |
DF14系列2.5mm連接器Hirose Electric DF14系列間距連接器具備低矮外形，高度僅1.25mm，可透過真空黏著表面自動安裝，並具備盒狀結構，可避免扭曲及誤差。DF14系列適用於液晶螢幕、筆記型電腦、小型商業行動終端設備，以及視訊攝影機等應用。 |
DF22系列7.92 mm接點間距高電流連接器（適用於內部電源供應器）Hirose Electric DF22系列7.92 mm接點間距的高電流連接器，適用於內部電源供應器，可透過#10 AWG導體提供30A電流的單一位置連接器。DF22系列亦具備可靠的內部鎖，可避免已插配的連接器與模製的接點固定接片意外斷開。內建支柱可確保連接器在基板上的位置與方向正確。DF22系列亦支援密封，提升壓接接點的固定力，確認接點完整插入，並具備全線壓接插座接點及同軸連接。DF22系列透過絕緣體外殼，以電氣方式隔絕鄰近接點以避免發生短路。 |
DF33系列3.3mm接點間距連接器（適用於內部電源供應器）
Hirose Electric DF33 3.3mm接點間距連接器適用於內部電源供應器，可透過#20 AWG導體提供額定電流5A的單排連接器。DF33系列亦具備可靠的內部鎖，可避免已插配的連接器意外斷開，並提供3種不同的插配組態。內建支柱可確保連接器在基板上的位置與方向正確。DF33系列亦提供最高10mm的密封連接器而不影響效能，且接點完全包圍在絕緣體外殼中，以電氣方式與鄰近接點隔絕。另外，針對可能對纜線施加極端拉出力，或需要目視確認接點完全插入的應用，提供獨立的接點固定器。 |
DF57系列W2B連接器Hirose Electric DF57系列1.2mm間距擺動鎖定線對板連接器，具備薄型與獨特的擺動鎖定結構，可提供高度可靠的連接。Hirose DF57系列1.2mm間距擺動鎖定W2B連接器的堆疊高度為1.44mm，有效插配高度為0.42mm，其擺動鎖具有正向與摩擦鎖定，可抵抗纜線拉力。此連接器還具備高尖端結構，且一體成形，可避免銲錫滲透。此系列線對板連接器的額定電壓為50V AC/DC，額定電流則為2.0A或2.5A（視接點數量而定）。 |
DF59系列2.0mm間距連接器Hirose Electric DF59系列2.0mm間距連接器針對LED應用而開發，並具備可減少陰影的超扁平外型設計。此系列2.0mm間距連接器可橋接多個線對板、共面板對板，以及將短路腳位連接至PCB，大幅減少熱膨脹的問題。浮動式板對板連接器包含「無壓力接點」，可在XYZ方向提供± 0.5 mm的浮動功能。DF59系列具備Hirose的正向「擺動鎖定」機制，可提供強大的插頭固定以因應纜線拉扯。Hirose的DF59系列連接器提供2、3及4個位置。 |
DF59M系列線對板連接器Hirose DF59M系列線對板連接器具備無外殼的小尺寸薄型單極連接器，其正向鎖扣能提供明顯的手感回饋及高插配力。此產品適用於高密度安裝的LED模組。 |
DF59S系列3向系統單極連接器Hirose Electric DF59S系列3向系統單極連接器可讓板對板、線對板，以及短路纜線連接共通插座。DF59S系列3向系統單極連接器符合RoHS標準且不含鹵素，提供3安培高電流容量，並採用薄型設計，適用於LED照明應用。「無壓力接點」可在X與Y方向提供±0.5 mm的浮動功能，Z方向則為±0.2 mm。Hirose現在亦提供插頭深度1.7mm的DF59N。 |
DF61系列高功率擺動鎖定照明連接器Hirose Electric DF61系列高功率擺動鎖定照明連接器具備350 V的最高額定電壓，並針對高功率應用，採用Hirose獨特的擺動鎖定插配方式。Hirose的強化擺動鎖定結構可避免插頭在處理應變或負載時脫離，其一體成型的插頭提供緊密的插接，可避免銲錫滲透，插頭鎖可提升插頭固定力，而採用高傳導材料建構的接點，可藉由降低接觸電阻實現高電流。此系列小型2.2mm間距連接器具有較長的漏電距離，因此具備350V最高額定電壓，其最高額定電流則為4A。 |
DF62系列薄型直插式連接器
Hirose Electric DF62薄型直插式連接器採用輕薄設計與流暢外形，可提供幾乎零糾結的連接。DF62獨特的多排腳位配置，將接點排列成可產生小對角直徑的網格，其流暢的外形使連接器能在佈線導管中輕易移動，而連接器外部的外露金屬零件較少，可減少連接器與金屬導管內部之間產生短路的可能性。此設計亦可保護壓接接點以避免變形。正向鎖定結構提供手感回饋及可見鎖定確認，以約50N的固定力確保安全穩固的連接。DF62連接器的作業溫度範圍為-35ºC至+105ºC，此系列產品適用於工業與LED應用。適合窄小的空間，典型應用包括機器人、LED照明、醫療裝置、消費性電器及辦公室設備。符合RoHS標準的Hirose DF62薄型直插式連接器，提供2至7與13個位置。 |
DF62系列簡化防水薄型直插式連接器
Hirose Electric DF62W系列簡化防水薄型直插式連接器適用於內部佈線，採用薄型設計與流暢外形，可在小空間內進行連接。DF62W連接器具備安全的正向鎖扣，並提供手感回饋及可見鎖定確認。2點式接點結構非常可靠，且能夠抗震。DF62W系列的最高額定電流為3A，額定電壓為250V AC/DC，提供2、3、4、6個腳位數及9個位置。應用範圍包括LED照明、家用電器、自動收票閘門、機械手臂、醫療裝置及安全系統。 |
DF64系列4.5mm水平插配2件式連接器系統Hirose Electric DF64系列4.5mm水平插配2件式連接器系統，適用於需要350V最高電壓的小型LED照明應用。DF64系列連接器系統包含採用獨特浮動式結構的板對板連接器，以及具備優異鎖定系統的板對線連接器。DF64具有可配接插頭與纜線插頭的通用插座，可簡化組裝程序，並免除維護任何其他組件庫存所需的時間與成本。DF64系列專為更高的功率而開發，採用18-24 AWG纜線並可承載5安培電流。應用範圍包括LED照明、醫療裝置、影印機、工廠自動化控制器及通用板對線連接。 |
GT8E系列2mm間距、高度可靠、含鎖定功能的板對線與線對線連接器Hirose Electric GT8E 2mm間距線對板、線對線連接器具備2mm間距鎖定，適用於獨立纜線、板對線及線對線連接器。GT8E系列具有高度可靠的抗震性、耐熱衝擊性、耐熱性、半結合預防能力及耐環境性。GT8E系列還具有更高的壓接材料固定力，以及多種版本、節省空間的強化扣具，可確保高剝離強度。 |

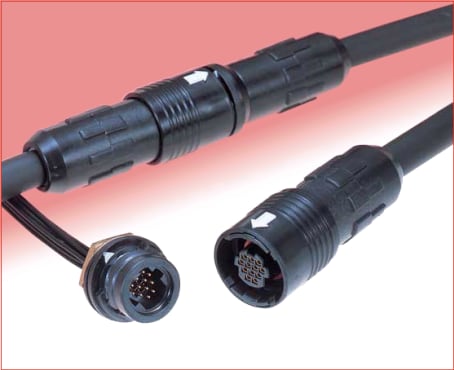

| 戶外應用 |
|
LF系列迷你防水屏蔽型連接器Hirose Electric LF系列迷你防水屏蔽型連接器具有高額定電流容量，具備卡口式鎖扣，可確保連接器插配安全抗震，並且符合IP68保護等級，可防止灰塵與水滲入。所有元件皆無需複雜的組裝工具，可自我對齊。透過連接器隨附的簡易屏蔽型壓接，可將纜線的屏蔽連接至連接器的金屬外殼。 |
|
