Harwin L-Tek 高可靠度 Datamate 連接器
Harwin 的高可靠度 2mm 節距 Datamate L‐Tek 連接器可使設計更靈活彈性，並且非常適用在考量高振動、衝擊及極端溫度環境中使用。Datamate 連接器具備 4 指式鈹銅觸頭，且通過高端產業及軍用/航太應用的實際驗證。觸頭的額定電流為每觸頭 3 安培。Datamate 觸頭外殼利用鈹銅閂鎖技術。閂鎖選購品，包括鎖定閂鎖、摩擦閂鎖及無閂鎖。
|
功能特性
-
可在極端溫度下正常運作
-
可耐受高振動與衝擊
-
在極端地心引力狀況中仍可維持效能完整性
-
通過業界認可的COTS 高可靠度
-
核准：BS9525‐F0033 (1 & 2‐列)
-
鈹銅 4 指式觸頭
-
極化模組
-
提供單排或雙排以及SMT與通孔選購品，可搭配纜線對面板、纜線對纜線與面板對面板組態
應用
-
航太 & 航空
-
軍用
-
資料 & 電信
-
醫療
-
手持 & 工業設備
-
機器人
-
石油及天然氣
電氣規格
-
額定電流：個別觸頭3.3A，所有觸頭3.0A，提供高電流且佔用面積減小
-
工作電壓：800V DC或 ACrms
機械規格
-
耐用性：500 次操作
-
觸頭壓模固著力：10N min
-
觸頭固持力：0.2N min
-
壓接筒適應：
-
訊號：22AWG 至 32AWG (BS 3G 210 類型 A或 MIL-W-16878 類型 ET)
-
功率：12AWG 至 20AWG
環境規格
-
環境分類：在95% RH環境中 55/125/56天
-
操作溫度：- 55°C 至 125°C
-
振動靈敏度：10Hz 至 2,000Hz；10G 達 6小時
-
衝擊嚴重度：100G達 6 毫秒
|

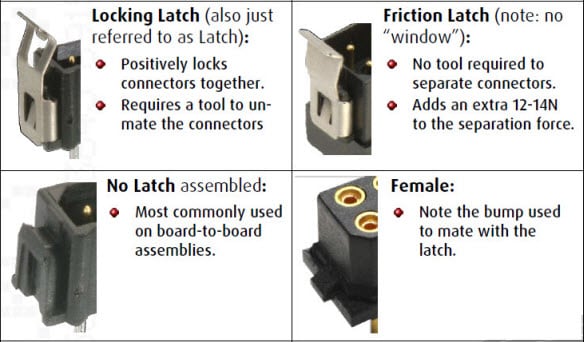

閂鎖選購品
|
垂直 PC
Harwin L-Tek 垂直 PC Tail 連接器有公制與母制 SIL與DIL 版本並且具有多種尾長度選購品，可符合各式各類設計需求。L-Tek 垂直 PC Tail 連接器可嵌合Datamate 連接器。下表提供 L-Tek 垂直 PC Tail嵌合輪廓實例。

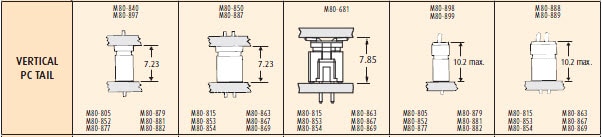

L-Tek 垂直 PC Tail 連接器嵌合輪廓實例
|
水平 PC
Harwin L-Tek 水平 PC Tail 連接器有公制 SIL與DIL 版本並且具有多種尾長度選購品，可符合各式各類設計需求。L-Tek 水平 PC Tail 連接器可嵌合 Datamate 連接器。下圖提供 L-Tek 水平 PC Tail嵌合輪廓實例。
L-Tek 水平 PC Tail 連接器嵌合輪廓實例
 |
|
垂直 SMT
Harwin L-Tek 垂直 SMT 連接器有公制 SIL及公制與母制 DIL 版本並且具有多種尾長度選購品，可符合各式各類設計需求。Harwin L-Tek 垂直 SMT 連接器可嵌合 Datamate 連接器。下表提供 L-Tek 垂直 SMT嵌合輪廓實例。

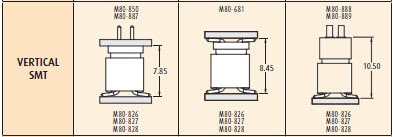

L-Tek 垂直 SMT 連接器嵌合輪廓實例
|
|
水平 SMT
Harwin L-Tek 水平 SMT 連接器有公制 SIL與DIL 版本並且具有多種尾長度選購品¡A可符合各式各類設計需求。Harwin L-Tek 水平 SMT 連接器可嵌合 Datamate 連接器。下表提供 L-Tek 水平 SMT嵌合輪廓實例。

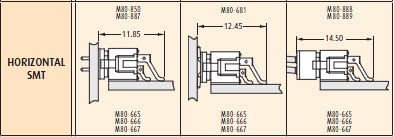

L-Tek 水平 SMT 連接器嵌合輪廓實例
|
|
壓接
Harwin L-Tek 水平 壓接連接器有公制與母制 SIL與DIL 版本並且具有多種尾長度選購品以及公制與母制單觸頭版本，可符合各式各類設計需求。L-Tek 壓接連接器可嵌合 Datamate 連接器。
下表提供 L-Tek 壓接連接器嵌合輪廓實例。

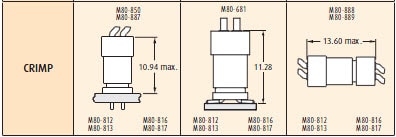

L-Tek 壓接連接器嵌合輪廓實例
|
|
極小孔壓接
Harwin L-Tek 極小孔壓接連接器可容納電線直徑 28-32AWG。設計人員可以利用用Harwin的極小孔壓接連接器，在訊號應用中使用較小線規可減輕設備總重量。
功能特性
-
適合搭配28、30 & 32 AWG 電線使用
-
小纜線實現減輕重量
-
設計工程師可設計更緊密包裝的設備
-
可在更小型應用中使用
-
鍍金可確保良好導電性
|
|
工具
Harwin提供各種工具，可輔助L-Tek 連接器組裝、組態與切斷連接。可用的選購品包括手動壓接工具、壓接定位器、插入/移除工具、備用測位工具、拔取工具及手動壓接工具之備件壓模。
|
 |
