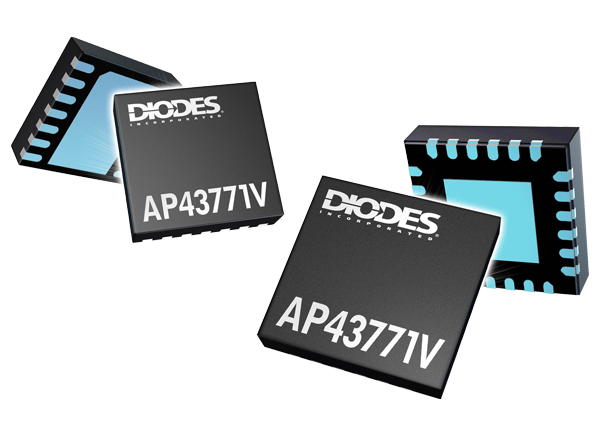

Diodes Incorporated AP43771V USB電源供應控制器

Diodes Incorporated AP43771V USB電源供應控制器是整合式USB Type-C®裝置，適用於USB Type-C配接器和充電器應用。這些控制器支援PPS增強功率資料對象(APDO)，具有20mV/步電壓解析度和50mA/步電流解析度，用於功率管理。AP43771V USB Type-C電源供應控制器與Qualcomm® QC4/4+/QC5協議相容，此協議亦支援USB電源供應Rev3.0 V1.2。這些控制器具有OVP/OCP/SCP/OTP內建功能，可提供穩定的保護計劃。AP43771V USB Type-C電源供應控制器設有用於主韌體的一次性可程式化ROM和用於使用者配置資料的多次可程式化ROM。

特點

  • 3.3V至24V操作電壓範圍
  • 與USB PD Rev3.0 V1.2相容
  • Qualcomm QC4/4+/QC5協議認證(QC20201127203)
  • 用於CV和CC控制器的內建穩壓器
  • 支持節能模式
  • 支持I2C介面
  • 支援SCP/OTP/OVP/UVP，帶自動重啟
  • 用於VBUS電源供應的外部N-MOSFET控制
  • 用於主要韌體的一次可程式化(OTP)設計
  • 用於系統配置的多次可程式化(MTP)設計
  • 符合RoHS規定且無鉛

應用

  • Type-C USB配接器/充電器
  • USB PD轉換器

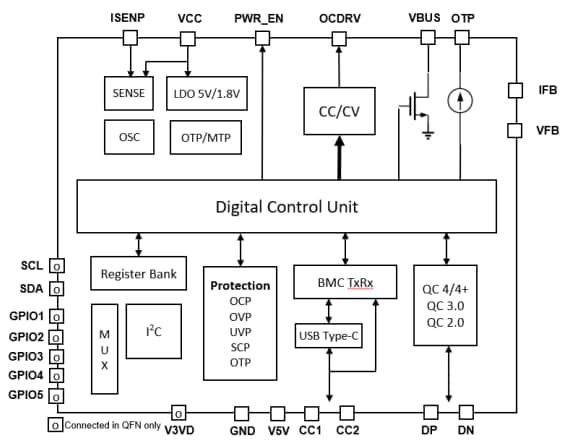

方塊圖

結構圖 - Diodes Incorporated AP43771V USB電源供應控制器
