Bourns AD和SD微型熱斷開裝置
Bourns AD和SD微型熱斷開 (TCO) 裝置為自復式迷你斷路器裝置，提供進階過熱保護技術。這些TCO裝置採用高等級的防腐蝕雙金屬機制，在潮濕環境中的耐用性更為出色。SD和AD TCO裝置提供非自動復位（自我保持功能）或自動復位（非自我保持功能）。這些TCO裝置具備過電流保護功能，可即時控制異常狀況、最高至額定限制值的過大電流。
SD和AD TCO裝置可在4 mΩ最大電阻、55°C至150°C跳脫溫度範圍（±5°C容差）下作業。這些TCO裝置適合用於加熱器、馬達、電池組，以及個人電腦、平板電腦、智慧型手機和行動電源中的鋰離子電池。
特點
- 微型熱斷開 (TCO) 裝置
- 小巧的本體尺寸
- 過熱和過電流保護
- 可即時控制異常狀況、最高至額定限制值的過大電流
- 廣泛的溫度範圍選項
- 符合RoHS標準
規格
- 最大電阻：4 mΩ
- 在25°C時，1分鐘最小保持電壓：8V
- 最低復位溫度：20°C或40°C
- 在25°C時，最大漏電流：300 mA
- 跳脫溫度範圍：55°C至150°C（±5°C容差）
- 應用溫度範圍：-40°C至125°C
應用
- 加熱器
- 馬達
- 電池組
- 個人電腦、平板電腦、智慧型手機和行動電源中的鋰離子電池
電路圖

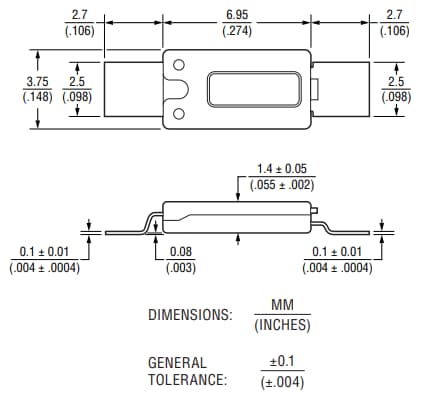

尺寸圖（AD微型裝置）
尺寸圖（SD微型裝置）
