Order Maxim SC2200 Dual RF Power Amplifier Linearizer

Maxim SC2200雙RF功率放大器線性器

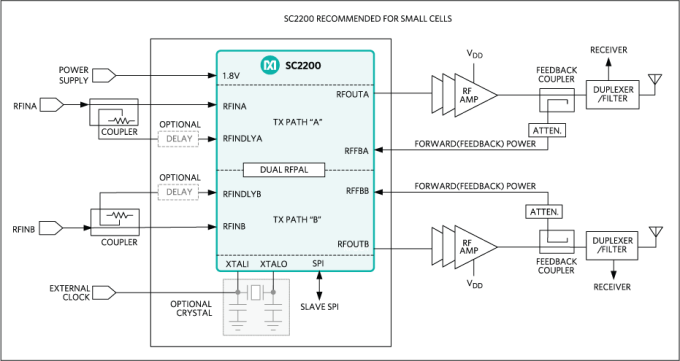

Maxim SC2200雙RF功率放大器線性器為RF PA線性器，整合度與功能性均優於前代產品。本裝置為雙路徑線性器，是一款完全自適應的RFIN/RFOUT預失真線性化解決方案，已針對各種放大器、功率位準及通訊協定進行最佳化處理。其支援698MHz至2700MHz的2G至4G標準(FDD與TDD)，訊號頻寬範圍也已擴大，可達60MHz至1.2MHz之間。SC2200接受單端RF訊號，因而不再需要平衡不平衡轉換器，並採用鏡像腳位配置以利實現雙路徑設計。雙線性器可用於小型基地台MIMO、主動式天線、分散式天線，或需要兩組不同單路頻段的系統。

產品特色

簡便易用
- 整合型RFIN/RFOUT解決方案
更小的整體系統外型尺寸(24mm x 26mm)
減少系統功耗與OPEX
降低BOM成本與總容積
- 更小的電源供應器、散熱器及外殼
- 更低的後移補償(Back-Off)可降低電晶體成本
頻率範圍：698MHz–2700MHz
整合型前置放大器與單端RF I/O
單一+1.8V供電壓
外部參考時脈支援
- 10、13、15.36、19.2、20、26及30.72MHz
採用11mm x 11mm SAWN QFN封裝
作業外殼溫度：-40°C至+100°C
符合RoHS、Green、REACH及ISO9001標準
CMOS SoC中的雙路徑RFIN/RFOUT線性器
完全自適應校正
最高提升28dB ACLR與38dB IMD
1.2MHz < BWSIG ≤ 60MHz
耗電量
- 工作週期(10%)反饋：1500mW (雙路徑)
- 100%自適應：1.95W (雙路徑)

應用

放大器：Class A/AB、杜赫(Doherty)
平均PA輸出功率範例：行動網路基礎架構：27dBm至40dBm
BTS放大器、RRH、升壓放大器、中繼器、小型基地台、微型基地台、超微小基地台、DAS、AAS及MIMO系統
行動網路基礎架構
PA製程：LDMOS、GaN、HBT、GaAs及InGaP
單/多載波、多標準：CDMA/EVDO、TD-SCDMA、WiMAX、WCDMA/HSDPA、LTE及TD-LTE
多種PA與輸出功率

SC2200評估套件

Maxim SC2200評估套件提供評估SC2200所需的硬/軟體圖形使用者介面(GUI)。SC2200為雙路徑RF PA線性器，是一款完全自適應的RFIN/RFOUT預失真線性化解決方案，已針對各種放大器、功率位準及通訊協定進行最佳化處理。這些套件依頻率範圍分為三個版本(SC2200-EVK900：698–960MHz；SC2200-EVK1900：1800-2200MHz；SC2200-EVK2400：2300–2700MHz)。

產品特色

簡便易用
- 整合型RFIN/RFOUT解決方案
減少系統功耗與OPEX
降低BOM成本與總容積
- 更小的電源供應器、散熱器及外殼
- 更低的後移補償(Back-Off)可降低電晶體成本
頻率範圍
- SC2200-EVK900：698–960MHz
- SC2200-EVK1900：1800–2200MHz
- SC2200-EVK2400：2300–2700MHz
整合型前置放大器與單端RF I/O
單一+5V供電壓
雙路徑RFIN/RFOUT線性器
完全自適應校正
最高提升28dB ACLR與38dB IMD
1.2MHz < BWSIG ≤ 60MHz
