Analog Devices / Maxim Integrated MAX98363 (A/B/C/D) 開發板
Analog Devices MAX98363 (A/B/C/D) 開發板是經過完善組裝和測試的開發板，用於評估MAX98363放大器。輸入Class-D單聲道放大器相容於MAX98363A/MAX98363B/MAX98363C/MAX98363D SoundWire® v1.2，並具有Class AB的音訊效能和Class D的效率。Analog Devices MAX98363開發板設計用於與外部SoundWire管理器搭配，由管理器提供v1.2 SoundWire時脈和資料。需要2.5V至5.5V的VDD電源輸入來為開發板供電。
特點
- 相容於MIPI SoundWire v1.2
- 可在5V下為4Ω提供3.2W的輸出功率
- 單一供電運作（2.5V至5.5V）
- 外接DVDDIO時靜態功率為12.3 mW
- 92%效率（RL = 8Ω，THD+N = 10%）
- 輸出雜訊：12.8μVRMS
- 動態範圍：108.5dB
- 於1kHz時，0.014%的低THD+N
- 精密的邊緣速率控制，可實現無濾波器Class-D輸出
- 大量減少喀噠聲和霹啪聲的電路
- 提供省空間的9凸塊晶圓級封裝 (WLP)，1.528mm x 1.528mm，間距0.4mm

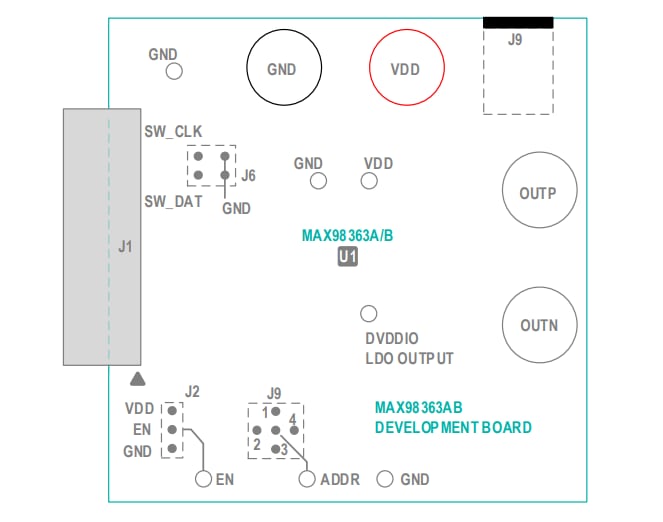

PCB佈局 (A/B)
PCB佈局 (C/D)
發佈日期: 2023-03-29
| 更新日期: 2024-10-29
