Maxim Integrated MAX86140及MAX86141
光學脈搏血氧儀與心率感測器Maxim Integrated MAX86140及MAX86141光學脈搏血氧儀與心率感測器是光學資料擷取系統，內含三個可編程高電流LED驅動器，您可進行設定以驅動高達六個LED。LED驅動器可透過兩個以主從模式運行的MAX86140/1裝置來驅動高達12個LED。MAX86140/1在接收器端有低雜訊訊號調解類比前端 (AFE)。
感測器也包含19位元ADC、業界領先的環境光消除 (ALC) 電路與柵欄偵測與取代演算法。感測器的低耗電量、精巧尺寸與環境光抑制容量非常適合用於各種光學感測應用（例如脈搏血氧測量和心率偵測）。
產品特色
- 完整單通道、光學資料擷取系統
- 內建演算法進一步增強對快速周圍瞬態的抑制
- 傳輸與反射心率或SpO2監控的架構最佳化
- < 50pA RMS低暗電流雜訊（範例對範例變異數）
- 透過多範例模式與晶片內建平均值可達成更低有效暗電流雜訊
- 高解析度19位元放電整合ADC
- 三種低雜訊8位元LED電流DAC
- 在白卡迴歸測試（範例對範例變異數）中擁有>90dB優異的動態範圍
- 透過多範例模式與晶片內建平均值動態範圍可針對SpO2延伸至>104dB及針對HRM延伸至>110dB
- 優秀的環境範圍與抑制容量
- > 100μA環境光偵測器電流
- 120Hz時> 70dB環境抑制
- 超低功率運作，適用於身體穿戴式裝置
- 低功率運作、通常在25sps時光讀出通道<10μA
- 14.8μs、29.4μs、58.7μs、117.3μs的短時曝光整合期
- 低關機電流 = 20μW（典型值）
- 內建演算法進一步增強對快速周圍瞬態的抑制
- 外型小巧2.048x1.848mm、5x4 0.4mm球間距WLP
- −40°C至+85°C運作溫度範圍
應用
- 穿戴式裝置，適用於健身、健康和醫療應用
- 為腰圍、手指、耳朵和其他部位而最佳化
- 可進行偵測的最佳化效能
- 光學心率
- 氧飽和度 (SpO2)
- 肌肉氧飽和度（SmO2和StO2）
|

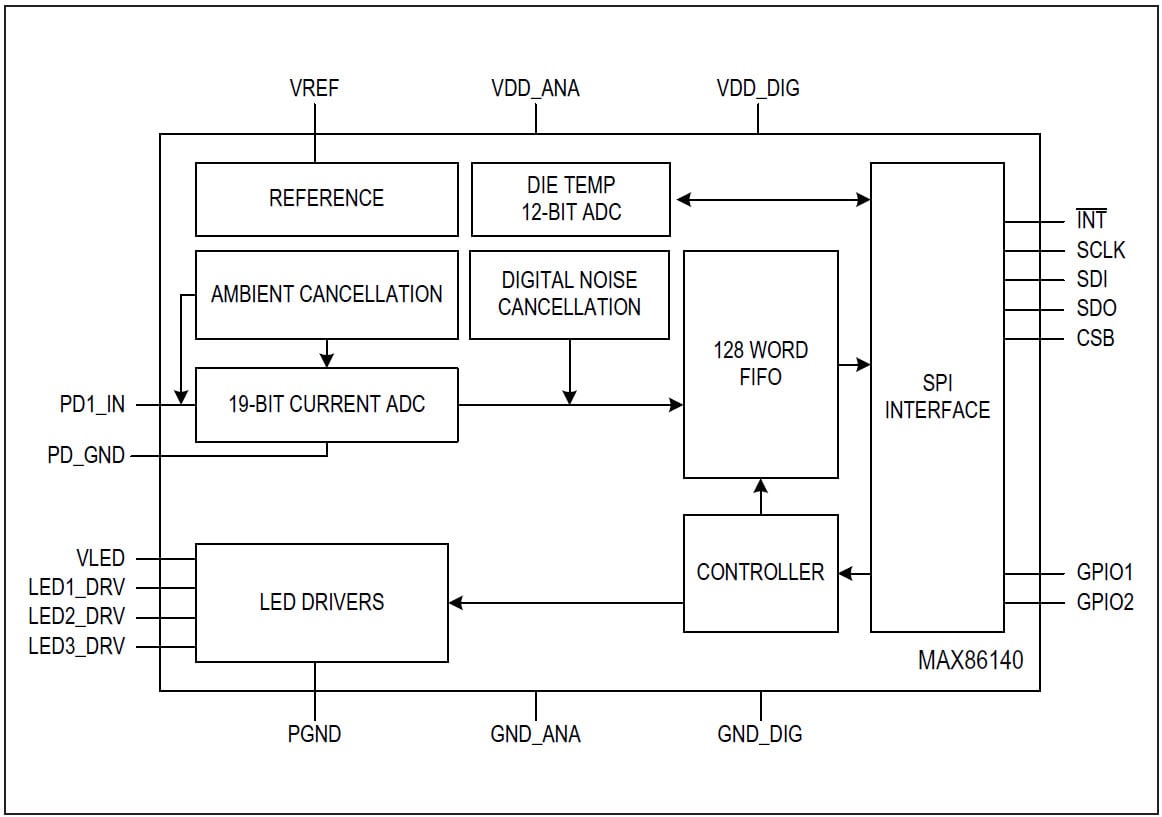

方塊圖
|
|
MAX86140評估系統Maxim Integrated MAX86140評估系統可讓您快速評估MAX86140光學AFE。MAX86140支援標準SPI相容介面，並包含單一光學讀出通道。EVSYS可讓您彈性設定來以最低耗電量達成測量訊號品質最佳化。該評估系統可協助使用者快速瞭解如何設定與使用MAX86140。
產品特色
- 快速評估MAX86140
- 支援設定的最佳化
- 促使您瞭解MAX86140架構與解決方案策略
- 即時監控
- 資料記錄容量
- 內建加速度計
- 藍牙LE
|
|
發佈日期: 2017-08-21
| 更新日期: 2023-04-14
