Analog Devices / Maxim Integrated MAX3864xA/B降壓轉換器
Analog Devices MAX3864 xA/B nanoPower降壓轉換器採用可在寬輸出電流範圍內實現超低靜態電流和高效率的獨特控制方案。MAX3864xA/B轉換器具有1.8V至5.5V運行電壓，並支援最高175mA、350mA和700mA負載電流。為該系列提供的額外益處包括330nA超低靜態電源電流、5nA關機電流及96%的峰值效率。這些降壓轉換器理想適用於需要延長電池壽命的電池應用。
MAX3864xA/B降壓轉換器採用節省空間的1.42mm x 0.9mm 6引腳晶圓級封裝和2mm x 2mm、6引腳 µDFN封裝。Analog Devices MAX3864xA/B nanoPower降壓轉換器規定的溫度範圍為-40°C至+85°C。
特點
- 延長電池壽命
- 330nA超低靜態電源電流
- 5nA關機電流
- 96%峰值效率，在10µA時超過88%
- 易於使用 - 適用於流行的操作
- 輸入範圍：1.8V至5.5V
- 預編程VOUT（0.5V至5V）
- 單電阻可調節VOUT（0.7V至3.3V）
- ±1.75%輸出電壓精度
- 最高175mA/350mA/700mA負載電流
- 在多種使用情況下保護系統
- 關機時的反向電流阻斷
- 可選主動放電功能
- 縮小尺寸並提高可靠性
- -40°C至+85°C溫度範圍
- 2mm x 2mm 6引腳µDFN封裝
- 1.2mm x 0.9mm、0.4mm間距6引腳(2 x 3) WLP
應用
- 便擕式空間受限型消費電子產品
- 可穿戴裝置、超低功率IoT、NB IoT及BLE
- 單鋰離子和紐扣電池產品
- 有線、無線、工業產品

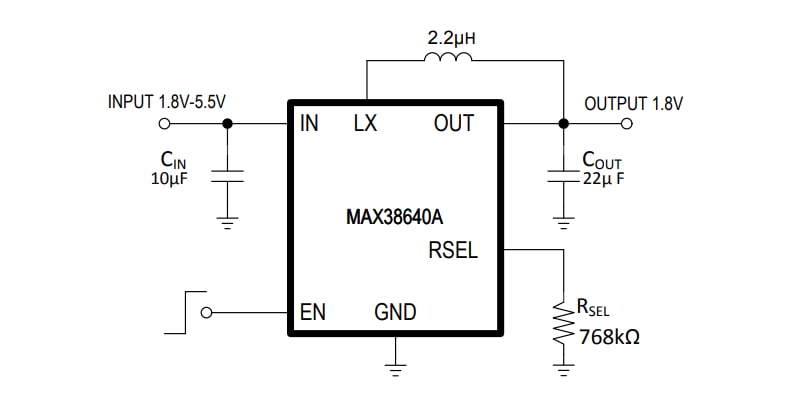

典型操作電路
