Analog Devices / Maxim Integrated MAX20754多相電源控制器
Maxim Integrated MAX20754可設定多相電源控制器經過最佳化，可搭配Maxim Dual Powertrain™整合式功率級使用，是專為通訊和網路應用所設計。MAX20754產生六個脈寬調變輸出或「相位」，且能針對每個輸出通道設定數量。此組態支援高電流要求和一或兩個輸出電壓。
Maxim MAX20754多相電源控制器具備多功能，含整合式開關穩壓器，能為控制器和功率級裝置供電。MAX20754提供準確的負載電流報告、功率級溫度監控、故障偵測和廣泛的PMBus命令支援。此外，使用者可透過MAX20754將PMBus參數儲存到非揮發性記憶體中。
這款控制器極具彈性，允許搭配傳統的獨立式電感器或耦合電感器拓撲一起使用。耦合電感器可在不提高漣波電流的情況下縮小有效電感器值和尺寸，如此將能減少所需輸出電容，同時改善瞬態回應。
MAX20754採用Maxim的進階調變架構 (AMS)，與傳統的脈寬調變 (PWM) 控制相比，可提供出色的瞬態回應並降低所需的輸出電容。如果需要嚴格的固定頻率PWM作業，還能停用AMS。
特點
- 多功能且彈性的控制器
- 產生最多六個PWM訊號
- 具備彈性的相位指派，可選單電壓或雙電壓輸出
- 0.5V至2.0V輸出電壓範圍 (MAX20754ETMA1+)
- 0.25V至2.0V輸出電壓範圍 (MAX20754ETMA2+)
- 4.5V至16V輸入電壓範圍
- 300 kHz至800 kHz切換頻率範圍
- 高功率密度，小巧的整體解決方案尺寸
- 支援耦合電感器技術
- 進階調變架構，可改善瞬態回應
- 高迴路頻寬，可降低輸出電容要求
- 48腳位 (7 mm x 7 mm) TQFN封裝
- 用於熱平衡的相位電流引導
- 高效率的整合式內部開關穩壓器，為控制器和功率級供電
- 簡單的系統組態
- 四個外部電阻器，可設定輸出電壓、匯流排地址、切換頻率和電流限制
- 完善的PMBus組態、控制和遙測
- 相容於PMBus標準1.3版
- 10 kHz至1 MHz匯流排速度
- PMBus命令設定儲存在非揮發性記憶體中
- 準確的電流、電壓和溫度回報
應用
- 通訊、網路、伺服器和儲存設備
- ASIC、DSP和FPGA
- 微處理器晶片組
- DDR記憶體
影片

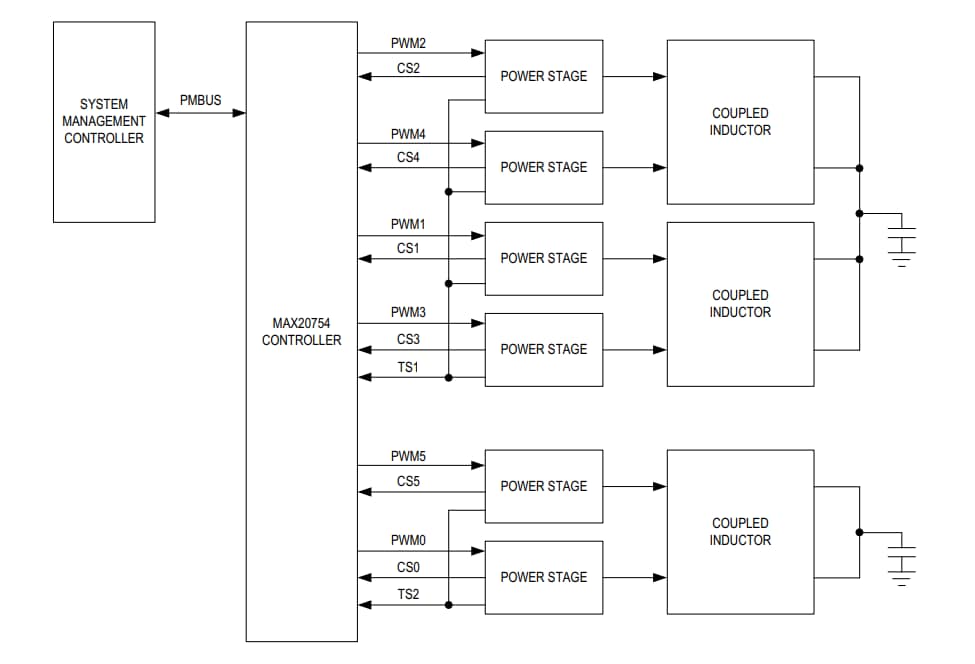

基本應用電路

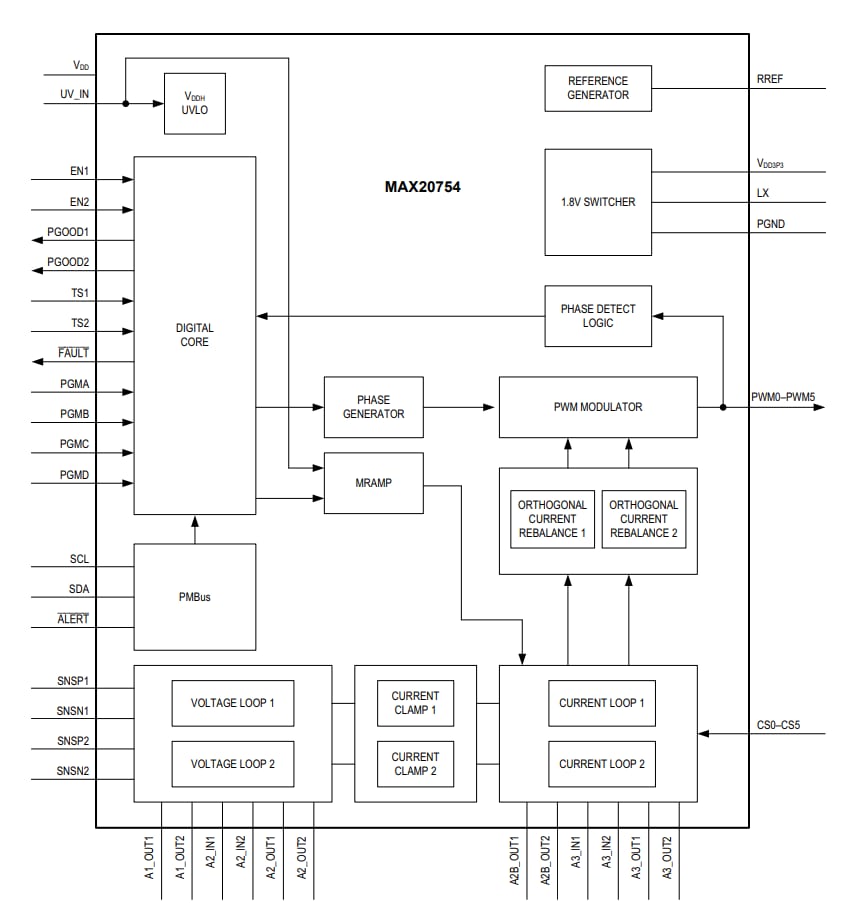

功能方塊圖
