Analog Devices Inc. MAX20361評估套件 (MAX20361EVKIT)
Maxim Integrated MAX20361評估套件 (MAX20361EVKIT) 是一種用於MAX20361單電池／多電池太陽能採集器的演示和開發平台。此評估板採用Pmod™連接器，允許附帶的USB2PMB2適配器板提供I2C介面。MAX20361EVKIT具有可調節電流源和單晶太陽能電池，可為IC產生輸入電流。它還具有用於評估MAX20361整合式充電器的超級電容器和電阻負載。板上負載電流監控電路提供Maxim Integrated MAX20361輸出電流的便捷感測。
特點
- 預裝MAX20361，採用WLP12封裝
- USB供電運作
- 經過驗證的高速USB四層PCB佈局
- Pmod I2C介面
- 靈活配置
- 板載太陽能電池和電流監控
- 可存取測試端點
- Windows®相容GUI軟件
- 完全組裝並經過測試
套件內容
- MAX20361開發套件
- USB2PMB2適配器板
- USB A轉micro-B線纜
所需器材
- 帶可用USB連接埠的Windows PC
- 直流電源

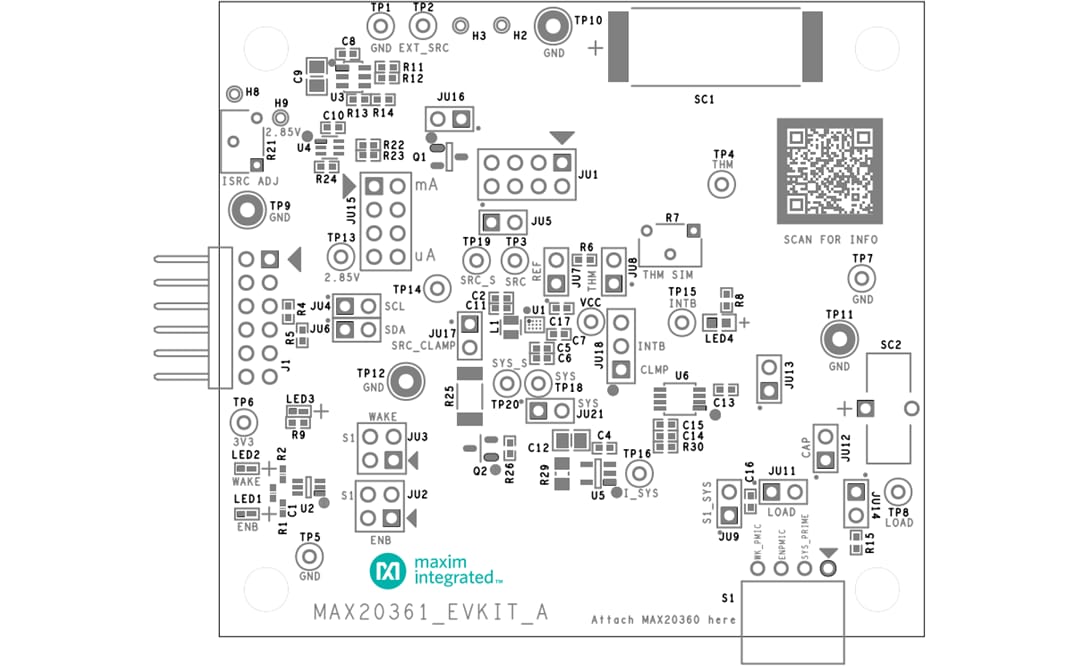

板佈局
軟件
MAX20361EVKIT軟體提供易於使用的圖形使用者介面 (GUI)，可加快對MAX20361單電池太陽能採集器的配置和評估。此基於Windows的應用程式透過USB2PMB2適配器與評估套件通訊。GUI可讓使用者展示目標IC的功能，例如升壓穩壓器、整合式充電和保護電路、開路電壓測量、MPPT、冷啟動和熱監控。
發佈日期: 2020-10-14
| 更新日期: 2025-02-21
