Analog Devices Inc. MAX17843高電壓智慧型感測器
Maxim MAX17843高電壓智慧型感測器為可編程、高整合度、高電壓、12通道、內建多樣安全功能的電池監控智慧資料擷取介面。此裝置經最佳化，可與汽車系統、油電混合車電池組、電動車以及堆疊長串二次金屬電池的任何系統內所用的電池搭配使用。這款高整合度的電池感測器整合了高速差分UART匯流排，可執行穩固可靠的菊鏈串聯通訊。
裝置的類比前端結合12通道的電壓測量資料擷取系統，和高電壓的切換槽輸入。每個電池芯皆是以差分方式進行所有測量。全尺度測量範圍介於0至5.0V，可用範圍為0.2V至4.8V。裝置使用高速連續漸進 (SAR) A/D 轉換器，以14位元解析度將電池芯電壓數位化，並內含超取樣功能。所有12個電池芯只需不到142 µs就能完成測量。MAX17843使用兩次掃描的方式收集電池芯測量結果，並修正當中的錯誤。此兩階段方式使裝置在整個溫度範圍都能維持高精準度，且即使系統內有非常高的雜訊亦不受影響。
MAX17843有兩個輔助類比輸入，可用來測量外部的熱敏電阻元件。可在AUXIN類比輸入上加入負溫度係數 (NTC) 熱敏電阻，以準確監控模組或電池芯的溫度。熱過載偵測器可停用MAX17843的線性穩壓器，為IC提供保護，另外亦具備晶粒溫度測量功能。
特點
- 12電池芯的電池電壓測量，適用於鋰離子電池、鎳氫電池或超級電容電池
- 兩個輔助類比輸入，可用於NTC熱敏電阻或絕對電壓測量
- 晶粒溫度測量和警示
- 高精準度的差分測量I/O
- +25°C和3.6V時可達±2 mV精準度
- 整合12通道資料擷取系統
- 差分高電壓Mux轉ADC
- 14位元ADC解析度，含超取樣
- 可在142 μs內測量12個電池芯的電壓
- 模組電壓測量
- 備援ADC
- 電池故障偵測
- 過電壓和欠壓數位閾值偵測
- 可偵測故障的強化診斷功能，支援ASIL和FMEA
- 12個內部電池芯平衡開關
- 每開關支援最高150mA
- 緊急電池芯放電模式
- 整合9V至65V輸入線性穩壓器
- 整合溫度補償的電壓參考
- 可靠穩固的差分菊鏈UART介面
- 單一菊鏈最多可連線32個IC
- 與直接MCU連線相容
- 標準UART位元組，速率2 Mb/s（最高）
- 四條通用型數位I/O線路
- 內建診斷功能，可支援ASIL D和FMEA需求
- 超低功率消耗
- 2.0mA（典型值）待機模式供應電流
- 3µA關機模式漏電流
- -40°C至+125°C作業溫度範圍 (AEC-Q100 Grade 1)
- 64腳位，符合無鉛/RoHS標準，10 mm x 10 mm LQFP封裝
應用
- 48V汽車電池模組或系統
- 電池組
- 電動自行車
- 高功率備用電池系統
- 高電壓電動車 (EV)
- 油電混合車 (HEV)
- 電動工具
- 超級電容備用系統
影片

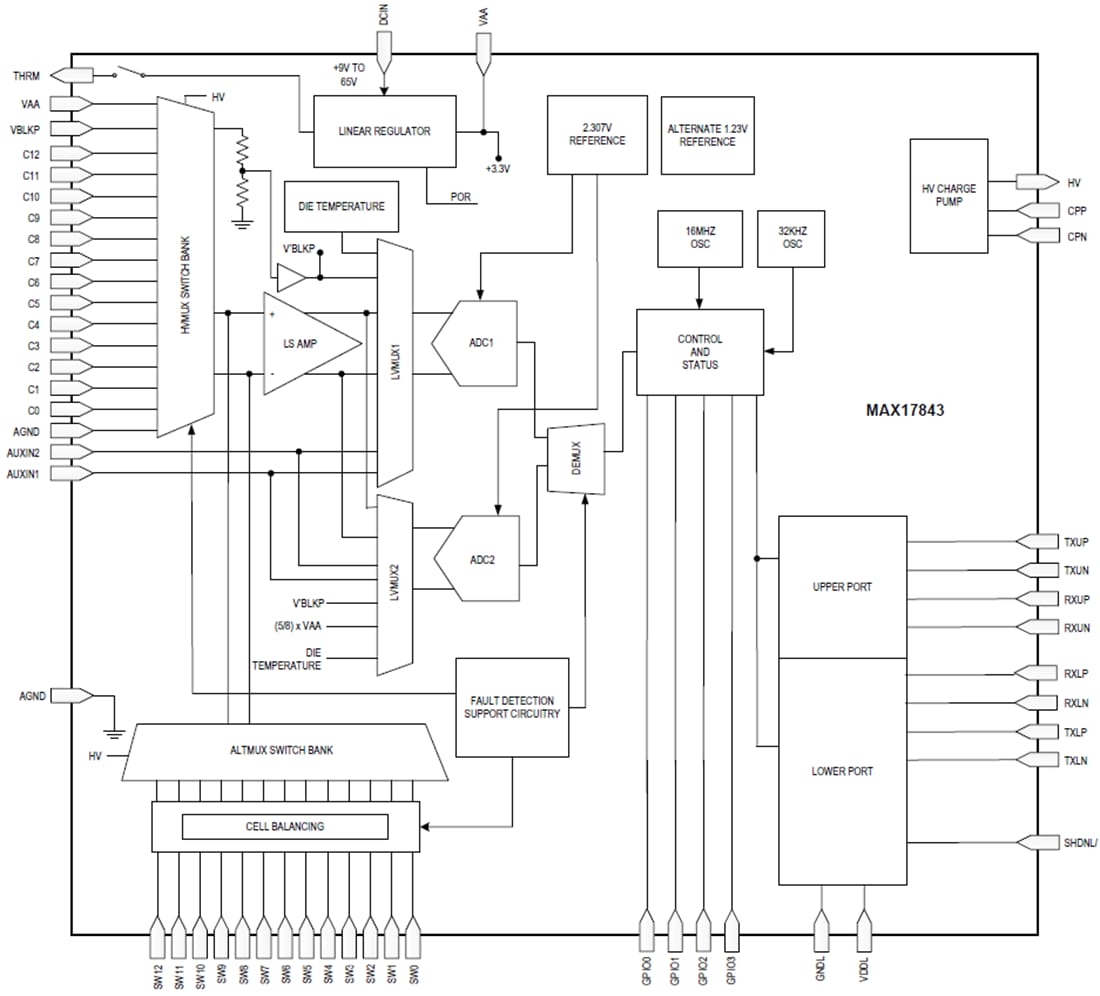

功能方塊圖
