Analog Devices Inc. MAX16162 nanoPower供電監控器
Maxim Integrated MAX16162 nanoPower供電監控器是一款超低電流單通道監控IC。此裝置可監控電源電壓，當輸入電壓低於重設閾值時，就會啟動重設。監控電壓上升至超過原廠設定的閾值電壓 (VTH) 後，在重設逾時期間，重設輸出會保持啟動，逾時後才會取消啟動。這會讓目標微控制器或微處理器退出重設狀態，並開始運作。
ADI MAX16162沒有MR輸入。相反，它有單獨的VCC和VIN引脚，允許低至0.6V的閾值電壓。復位輸出為主動低電平開漏，MAX16162提供多種可用的復位超時時間選項。
MAX16162 nanoPower供電監控器適用於-40°C至+125°C的溫度範圍，有1.06mm x 0.73mm、4凸塊WLP和4腳位SOT23封裝。
特點
- 不會發生機械故障
- 825nA（典型值）靜態電流可延長電池使用壽命
- 正負電位觸發MR輸入選項 (MAX16161)
- MR防彈跳電路 (MAX16161)
- 獨立的VCC和VIN輸入 (MAX16162)
- 提供多個重設逾時期間
- 閾值電壓選項
- 1.7V至4.85V (MAX16161)
- 0.6V至4.85V (MAX16162)
- 4凸塊WLP封裝和4腳位SOT23封裝
- 作業溫度範圍：-40°C至+125°C
應用
- 低電壓微控制器和微處理器
- 可攜式/電池供電設備
- 電子閱讀器/平板電腦
- 穿戴式/可攜式配件
- 智慧型手機

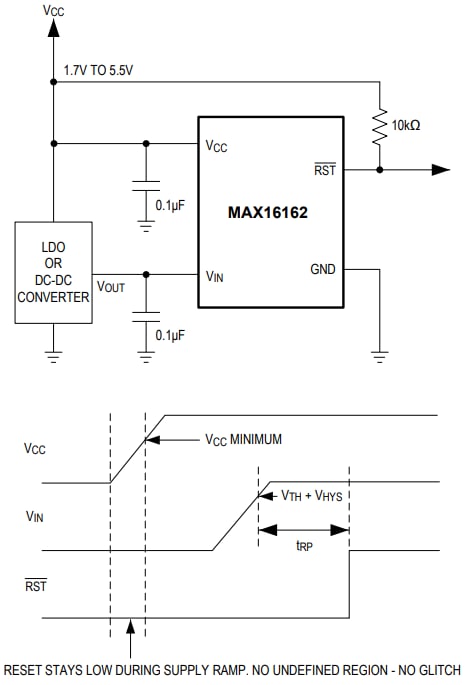

典型應用電路
發佈日期: 2021-05-25
| 更新日期: 2024-09-12
