Analog Devices / Maxim Integrated MAX2216x低功耗六通道數位隔離器

Analog Devices/Maxim Integrated MAX2216x低功耗六通道數位隔離器是採用Analog Devices專有工藝技術的快速、增強型數位隔離器。MAX2216x裝置具60秒內3kVRMS的額定內壓，最大數據傳輸速率為25Mbps或200Mbps，以及默認高或默認低輸出的增強隔離功能。這些元件在不同功率域的電路之間傳輸數位訊號，在1Mbps（1.8V電源）時每個通道的功耗低至0.71mW。這種低功耗特性可降低系統功耗、提高可靠性並實現小巧設計。該裝置具有低傳播延遲和時脈抖動，從而減少了系統延遲。獨立的1.71V至5.5V電源分別用於隔離器兩側的供電，使裝置非常適合用作電平轉換器。這些汽車/通用裝置的額定運轉溫度範圍為-40°C至+125°C（環境）。

特點

  • AEC-Q100認證（/V指定）
  • 實現數位信號的增強電流隔離
    • 16-QSOP具有4mm爬電距離和間隙
    • 可承受3kVRMS 60秒 (VISO)
    • 持續承受445VRMS (VIOWM)
    • 可承受GNDA和GNDB之間的±10kV突波，波形為1.2/50μs
    • 高CMTI（典型值為50kV/μs）
  • 低功耗
    • 於1Mbps每個通道為0.71mW，VDD =1.8V
    • 於1Mbps每個通道為1.34mW，VDD =3.3V
    • 於100Mbps每個通道為3.21mW，VDD =1.8V
  • 低傳播延遲和低抖動
    • 最大數據速率高達200Mbps
    • VDD =3.3V時典型傳播延遲低至7ns
    • 11.1ps典型時脈抖動RMS
  • 安全法規認證
    • 通過UL1577認證
    • cUL測試符合CSA Bulletin 5 A
    • VDE 0884-11增強絕緣（申請中）

應用

  • 汽車
    • 混合動力汽車
    • 充電器
    • 電池管理系統(BMS)
    • 逆變器
  • 工業
    • 隔離SPI、RS-232/422/485、CAN和數碼I/O
    • 現場匯流排通信
    • 電機控制
    • 醫療系統

規格

  • 電源電壓
    • 範圍為1.71V至5.5V
    • 欠壓鎖定閾值為1.5V至1.66V
    • 典型欠壓鎖定閾值遲滯為45mV
  • 典型電源電流
    • MAX22163
      • 500kHz方波時為1.18mA至1.23mA，CL =0pF
      • 50MHz方波時為5.35mA至7.83mA，CL =0pF
    • MAX22164
      • 500kHz方波時A側為1.04mA至1.09mA，CL =0pF
      • 50MHz方波時A側為5.84mA至7.63mA，CL =0pF
      • 500kHz方波時B側為1.32mA至1.38mA，CL =0pF
      • 50MHz方波時B側為4.87mA至8.04mA，CL =0pF
    • MAX22165
      • 500kHz方波時A側為0.90mA至0.94mA，CL =0pF
      • 50MHz方波時A側為6.32mA至7.44mA，CL =0pF
      • 500kHz方波時B側為1.45mA至1.53mA，CL =0pF
      • 50MHz方波時B側為4.45mA至8.36mA，CL =0pF
    • MAX22166
      • 500kHz方波時A側為0.75mA至0.79mA，CL =0pF
      • 50MHz方波時A側為6.78mA至7.25mA，CL =0pF
      • 500kHz方波時B側為1.59mA至1.67mA，CL =0pF
      • 50MHz方波時B側為3.97mA至8.57mA，CL =0pF
  • 邏輯介面
    • 最大低輸入電壓為0.7V至0.8V
    • 典型輸入遲滯為80mV到410mV
    • 輸入電容為2pF
    • 最大輸出電壓低至0.4V
  • 靜電放電保護
    • 人體模型 (HBM) 為±4kV，所有引腳
    • IEC 61000-4-2接觸為±6kV，GNDB至GNDA
  • 絕緣
    • 最大工作隔離電壓為445VRMS
    • 勢壘電容為1.5pF，A側至B側
    • 間隙／爬電距離為4mm
    • 內部間隙為0.021mm
    • 氣候類別為40/125/21
    • 污染等級2
  • 安全限值
    • 任何接腳上的最大安全電流為300mA，且不會損壞隔離柵
    • 最大總安全功耗為1123mW
    • 最高安全溫度為+150°C
  • 資料速率選項為25Mbps或200Mbps
  • 操作溫度範圍：-40 °C至+125 °C
  • QSOP-16封裝

元件

  • MAX22163有3條通道在1個方向傳輸數位訊號，3條通道在相反方向傳輸數位訊號
  • MAX22164有4條通道在1個方向傳輸數位訊號，2個通道在相反方向傳輸數位訊號
  • MAX22165有5條通道在1個方向傳輸數位訊號，1條通道在相反方向傳輸數位訊號
  • MAX22166全部6條通道都在1個方向傳輸數位訊號

影片

簡易應用圖

應用電路圖 - Analog Devices / Maxim Integrated MAX2216x低功耗六通道數位隔離器

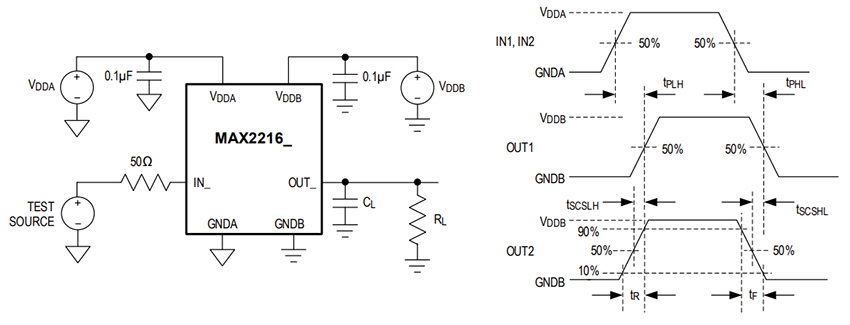

測試電路及時序圖

定位電路 - Analog Devices / Maxim Integrated MAX2216x低功耗六通道數位隔離器
發佈日期: 2023-10-05 | 更新日期: 2024-04-02
