Isolation in Variable Frequency Drive and Power Supply Application Solutions

使用電氣設備時，隔離元件是最重要的考量因素之一。特別是對高電壓和高功率應用而言，確實如此。

在變頻驅動(VFD)和電源設計中，功能電路和安全隔離電路通常都會使用隔離元件，以便將低電壓控制電路從高電壓電源部分中隔離開。隔離元件還可將介面電路從有接觸危險的電路中隔離開。

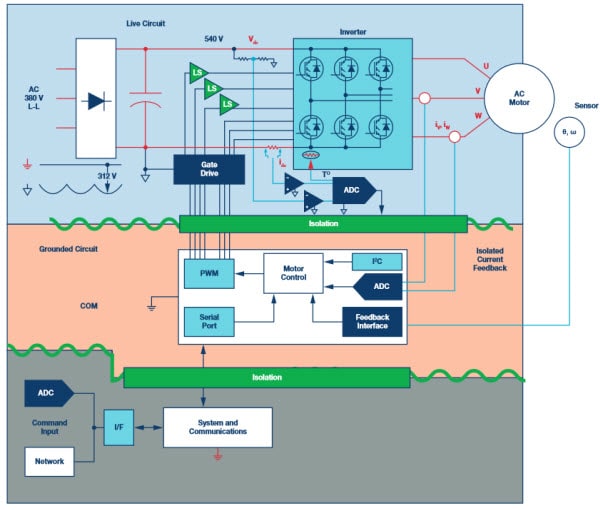

在VFD或電源系統結構中，電路被隔離成三個部分。這三部分為電源電路、控制電路和介面。由於每個部分的電壓位準和安全要求各不相同，因此它們之間需要電流隔離。

為何使用隔離？

在較高功率的應用中，由於印刷電路板佈線中的寄生參數耦合，功率切換可能在電路中產生雜訊。透過在電源電路和控制電路之間採用電源隔離，可降低控制電路中的雜訊。

VFD電源設備中的電源電路通常連接到危險電壓——一般為220V/380Vac。整流直流電源可能高達540V，而控制電路通常涉及到安全接地線，因此，電源電路和控制電路之間需要隔離。

電源設備往往透過現場匯流排連接到其他控制器上。然而，電源設備和控制器不可連接到同一個接地線上。若沒有隔離隔閘，信號電路中的元件可能會被接地線之間的電壓差所損壞。

部分電路可能會接觸到人體，或者接觸到設備的金屬外殼。這些部分應要在安全電壓範圍內作業，並從危險電壓電路中隔離開來，以防發生觸電危險。通常，人機介面或通訊介面應使用符合安全與絕緣標準的元件，從原電路中隔離開來。

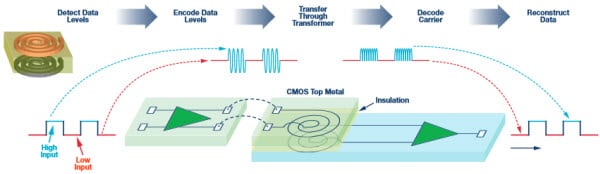

隔離器

Analog Devices提供標準數位隔離器、隔離式RS-232、RS-485、USB、CAN、SPI、I²C收發器、放大器、ADC和閘極驅動設備。這些隔離器特別適合用於VFD和電源設計。
