Analog Devices LTM9100隔離式
Anyside™ µModule®控制器Analog Devices LTM9100隔離式Anyside™ µModule®控制器是多功能合一的隔離式切換微模組控制器，可保護及監控電壓最高1000V的高電壓DC電源供應器。其對高電壓匯流排的功率與能源監控是透過10位元ADC和 I2C/SMBus介面執行。10位元ADC負責監控電流和兩個非限定通道。 I2C/SMBus介面提供負載電流、匯流排電壓和溫度的隔離式數位測量。可調整的欠壓和過電壓鎖定閾值，確保負載只有在輸入供應介於有效範圍內時才會運作。
LTM9100控制器可保證最高30kV/μs的共模瞬態下通訊仍不中斷。LTM9100的5kVRMS電流隔離屏障可將數位介面與驅動外部N通道MOSFET或IGBT開關的開關控制器區隔開。利用單一5V供應，透過整合的隔離式DC/DC轉換器即可為開關控制器的兩端供電。獨立的邏輯供應輸入支援連結3V至5.5V的邏輯位準，不受電力供應的影響。
由於採隔離式設計，因此使用者可輕鬆將LTM9100設定用於高側、低側（接地回歸）和浮動應用。LTM9100隔離式Anyside µModule控制器具備多樣化功能，足以控制可熱抽換式介面卡、AC變壓器、馬達驅動器和電感負載的湧浪電流。
|
產品特色
- UL-CSA認證（申請中）：5kVRMS，達一分鐘
- 加強隔離
- 整合隔離式電源供應器
- 可調整開機斜率和電流限制
- I2C/SMBus介面
- 10位元ADC負責監控電流和兩個非限定通道
- 高共模瞬態抗擾性：≥ 30kV/μs
- 故障狀態警示和電力良好輸出
- 獨立的3V至5.5V邏輯供應
- 可跨越隔離障礙的±20kV ESD
- 最大連續工作電壓：690VRMS
- 14.6mm漏電距離
- 低電流關機模式 (<10μA)
- 22mm × 9mm × 5.16mm BGA封裝
應用
- 高電壓DC熱插拔
- 運作中的背板插入
- 隔離分散式電力系統
- 功率監控
- 工業控制系統
- 中斷接地迴路
|

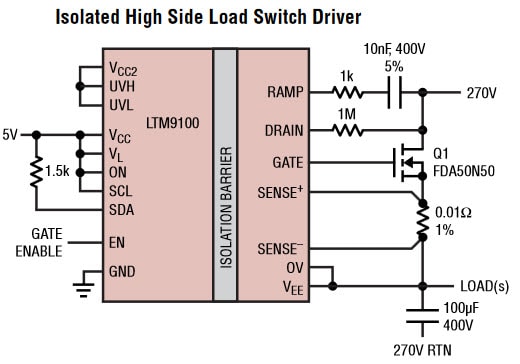

典型應用圖
 |
|
Analog Devices DC2423A展示板Analog Devices DC2423A展示板包含2423A展示電路和用於典型48V應用 (–A) 或高電壓380V應用 (–B) 的LTM9100控制器。設計人員可根據外部供應連線和香蕉型插孔的負載，將展示板設定為高側或低側作業。展示板的LED會指示輸入和輸出電壓是否存在。DC2423A展示板可在發生MOSFET毀損時為GATE和SENSE腳位提供保護。
|
 |
