Analog Devices Inc. LTM4705 DC-DC μModule®穩壓器

Analog Devices Inc. LTM4705 DC-DC μ模組®穩壓器是一種完整的雙路5A降壓式開關模式穩壓器，採用微小的6.25mm x 7.5mm封裝。LTM4705μ模組整合開關控制器、功率MOSFET、電感器和支援元件。LTM4626以3.1V至20.0V輸入電壓運行，支援0.6V至5.5V輸出電壓範圍，且由單個外部電阻器設定。該裝置的高效率設計提供雙路5.0A連續輸出電流。兩個通道共用相同的時鐘，運行相位°為 180。 僅需幾個陶瓷輸入和輸出電容器。

Analog Devices Inc. LTM4705 DC-DC μ®Module穩壓器採用小巧的6.25mm x 7.5mm球柵陣列(BGA)封裝，理想適用於空間受限型應用。

特點

  • 小於1cm2（單側PCB）或0.5cm2（雙面PCB）的完整解決方案
  • 1V至20V寬輸入電壓範圍
  • 6V至5.5V輸出電壓
  • 雙路5A或單個10A輸出電流
  • 在負載、線路和溫度範圍內最大總輸出電壓調節誤差為±1.5%
  • 電流模式控制、快速瞬態反應
  • 外部頻率同步
  • 多相並行，具有電流共享
  • 輸出電壓追踪和軟啟動功能
  • 可選Burst Mode®運行
  • 過電流輸入和過熱保護
  • 電源良好指示燈
  • 工作結溫範圍：–40°C至125°C
  • 6.25mm x 7.5mm x 3.22mm BGA-63封裝

應用

  • 電訊、網絡和工業設備
  • 醫療診斷設備
  • 通用負載點轉換
  • 測試和調試系統

影片

典型應用電路

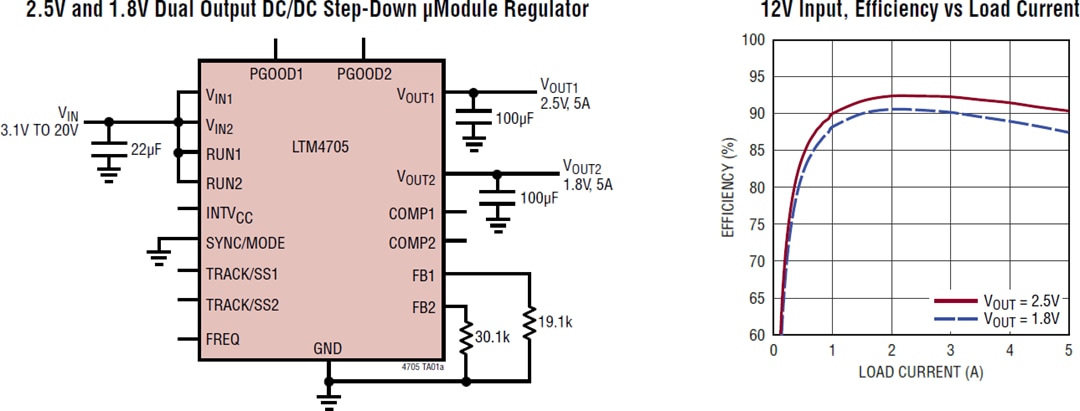

應用電路圖 - Analog Devices Inc. LTM4705 DC-DC μModule®穩壓器

結構圖　

結構圖 - Analog Devices Inc. LTM4705 DC-DC μModule®穩壓器

封裝概述

機械製圖 - Analog Devices Inc. LTM4705 DC-DC μModule®穩壓器
發佈日期: 2021-10-28 | 更新日期: 2022-08-02
