Analog Devices Inc. LTM4640降壓DC-DC穩壓器

Analog Devices LTM4640降壓DC-DC穩壓器是20A開關模式電源μModule®（微模組）穩壓器，支援可選擇的非連續導電模式 (DCM) 運作。這些穩壓器也支援0.6V至3.3V的輸出電壓範圍，由單個外部電阻設定。LTM4640穩壓器具有高開關頻率和受控的開通時間谷電流模式架構，可快速對線路和負載的變化做出瞬態響應。這些穩壓器與LTM4626、LTM4638和LTM4657穩壓器引腳兼容。ADI LTM4640穩壓器配有符合RoHS標準的端子表面處理，尺寸為6.25mm x 6.25mm x 5.07mm。這些穩壓器用於醫療診斷設備、調試系統、網路和工業設備等應用。

特點

  • 完整解決方案 <1cm2（單面 PCB）或0.5cm2（雙面PCB）
  • 3.1V至20V寬輸入電壓範圍
  • 高達20A DC輸出電流
  • 0.6V至3.3V輸出電壓範圍
  • 快速瞬態回應
  • ±1.5%最大總DC輸出電壓誤差
  • 差分遙感放大器
  • 電源良好 (PG) 指示燈
  • 多相並聯電流共享，最多4 x LTM4640s
  • 過電壓和過溫保護
  • 49 針，6.25mm x 6.25mm x 5.07mm，以及BGA封裝
  • 符合RoHS的端子表面處理

應用

  • 資料儲存機架單元和卡
  • 電訊和資料通信
  • 網路
  • 工業設備
  • 測試和偵錯系統

影片

典型應用電路圖

應用電路圖 - Analog Devices Inc. LTM4640降壓DC-DC穩壓器

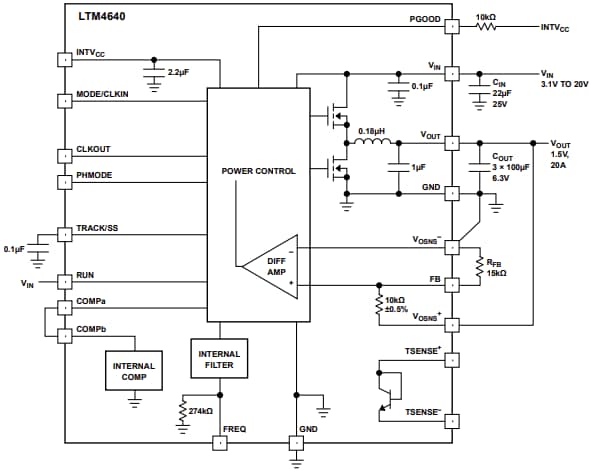

簡化區塊圖

結構圖 - Analog Devices Inc. LTM4640降壓DC-DC穩壓器
發佈日期: 2025-01-29 | 更新日期: 2025-07-30
