Analog Devices Inc. LTM2884/2892/2894隔離式μModule®收發器

Analog Devices LTM2884/2892/2894隔離式μModule^®收發器為完整的電氣隔離μModule收發器（LTM2884、LTM2894）或隔離器 (LTM2892)。LTM2894/2892/2884收發器為完整的系統封裝 (SiP) 解決方案，可提供高達7.4kV_RMS的隔離。

LTM2884和LTM2894非常適合用於主機、集線器、匯流排分接器或周邊裝置應用中的隔離。LTM2892在接地迴路斷開的系統中，能夠在速度超過50kV/μs的大型共模暫態下提供不間斷通訊。

該調變器效能優化、整合度高、佔用空間小，且無需外部元件。Analog Devices LTM2894/2892/2884隔離式μModule收發器為最受歡迎的序列介面和裝置提供完全隔離，包括USB、RS485、RS232、SPI/數位、I²C、ADC、DAC和開關。

特點

LTM2884
- 隔離式USB收發器：2500V_RMS達1分鐘
- UL-CSA認證檔案編號：E151738
- 與USB 2.0全速和低速相容
- 整合式隔離DC/DC轉換器，支援外部或匯流排供電
- 匯流排速度自動設定
- 2.5W輸出功率（5V時為500mA）由外部輸入電源供電（V_CC = 8.6V至16.5V）
- 1W輸出功率（5V時為200mA）由USB匯流排電源 (V_BUS) 供電
- 3.3V LDO輸出電源信號，參考電位為VLO、VLO2
- 共模暫態抗擾性：30kV/μs
- ESD：USB介面接腳具備±15kV HBM防護能力
- 15mm x 15mm x 5mm表面黏著BGA封裝

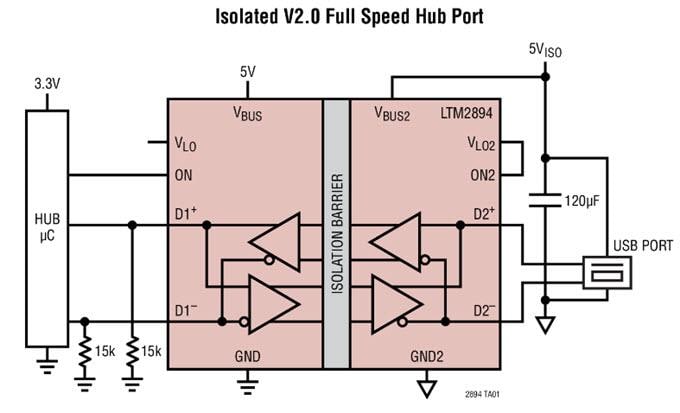

LTM2894
- 隔離式USB收發器：7500V_RMS達1分鐘
- UL-CSA認證待定
- 強化隔離
- 與USB 2.0全速和低速相容
- 匯流排速度自動設定
- VBUS和V_BUS2作業範圍：4.4V至36V
- 3.3V LDO輸出電源信號，參考電位為VLO、VLO2
- 共模暫態抗擾性：50kV/μs
- ESD：USB介面接腳具備±20kV HBM防護能力
- 最大連續工作電壓：1414VPEAK
- 沿面距離：17.4mm
- 22mm x 6.25mm表面黏著BGA

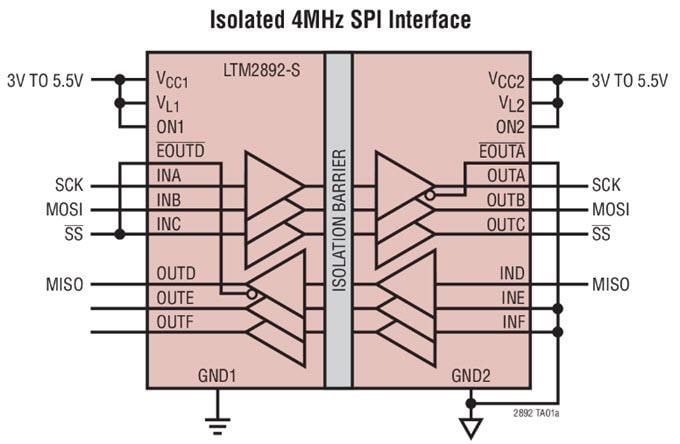

LTM2892
- 6通道邏輯隔離器：3500V_RMS達1分鐘
- UL-CSA認證檔案編號：E151738
- 運作供應電壓：3V至5.5V
- 無需外部元件
- SPI/數位 (LTM2892-S) 或I₂C (LTM2892-I) 選項
- 高共模暫態抗擾性：50kV/μs
- 高速運作
  - 10MHz數位隔離
  - 4MHz/8MHz SPI隔離
  - 400kHz I²C隔離
- 最高運作溫度：+125°C（H級）
- 1.62V至5.5V邏輯電源，提供具彈性的數位介面連接
- 跨越隔離層的±15kV HBM ESD防護能力
- 最大連續工作電壓：850V_PEAK
- 低電流關斷模式 (<>
- 小型 (9mm x 6.25mm x 2.91mm) BGA 封裝
