Analog Devices Inc. LTC7878 4開關降壓升壓控制器
Analog Devices Inc. LTC7878 4開關降壓升壓控制器是一款高性能開關穩壓器，可在輸入電壓高於、低於或等於輸出電壓的情況下運作。恒定頻率、峰值電流模式架構，能讓可鎖相開關頻率高達600kHz。可程式輸入/輸出電流迴路可精確調節平均輸入/輸出電流，以精準支援電池充電應用。5V至70V的寬輸入/輸出範圍，以及各工作區域間無縫且低雜訊的轉換，使LTC7878成為工業和電訊系統的理想選擇。
LTC7878採用強制連續導通模式 (FCM)/跳脈衝模式運作，並支援多相/多 IC 並聯運作，以滿足高功率應用需求。這款採用低矮型32針QFN封裝的控制器，具備可程式電感器峰值電流限制、智慧EXTVCC輔助電源、7V N通道閘極驅動器。PGOOD腳指示輸出電壓是否在設計設定點的10 範圍內。
特點
- 單電感架構允許VIN高於、小於或等於穩壓后的VOUT
- 同步整流效率高達98%
- 5V至70V寬VIN範圍
- ±1%輸出電壓精確度 (1V ≤ VOUT ≤ 70V)
- DCR或RSENSE電流感測
- 降壓/升壓/降壓升壓模式下峰值電流模式控制
- 可程式輸入或輸出電流調節
- 7V NMOS閘極驅動器
- 可鎖相頻率（100kHz至600kHz）
- 多相/多IC並聯工作
- 可選擇連續導通模式或跳脈衝模式
- 運作和電感器峰值電流限制
- 小尺寸32引線5mm2 QFN封裝
- -40°C至+125°C工作結溫範圍
應用
- 工業和電訊系統
- 分佈式直流電源或電池系統

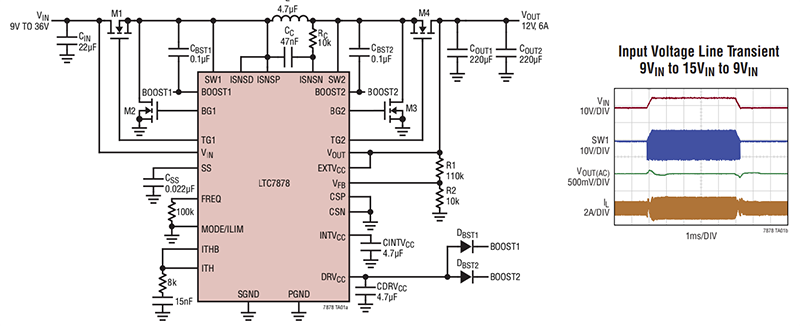

典型應用
方塊圖
發佈日期: 2022-12-29
| 更新日期: 2026-04-16
