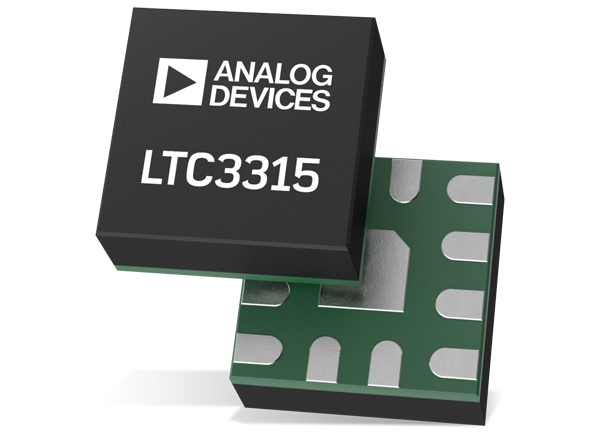

Analog Devices Inc. LTC3315A同步降壓轉換器

Analog Devices LTC3315A同步降壓轉換器將雙通道2A單片同步降壓轉換器整合至單一封裝，可在2.25V至5.5V的輸入供應下作業，因此LTC3315A適用於空間受限、效能要求較高的應用。此裝置使用恆定頻率、峰值電流模式控制，切換頻率可達3 MHz，最短導通時間僅25 ns。兩部降壓轉換器皆可達到高效率和非常快速的瞬態回應，而且還能讓應用維持輕巧尺寸。

LTC3315A能用強制連續或脈衝跳躍模式作業以維持低雜訊，或在輕負載時用叢發模式 (Burst Mode®) 運作以實現高效率。共模降壓切換頻率為2 MHz，還能透過MODE/SYNC腳位同步至外部振盪器。LTC3315A可調整輸出至最低500 mV，其功能包括精準啟用閾值、PGOOD訊號、輸出過電壓保護和過熱關機，也包含輸出短路保護，和最高100%的工作週期，以提供低壓差。



特點

  • 雙輸出，各自可輸出2A電流
  • 高效率：19 mΩ NMOS和75 mΩ PMOS
  • 寬頻寬、快速的瞬態回應
  • 可同步切換頻率，最高3 MHz
  • VIN範圍：2.25V至5.5V
  • VOUT範圍：0.5V至VIN
  • VOUT精準度：±1%
  • 低漣波叢發模式 (Burst Mode®) 運作
  • 峰值電流模式控制
  • 最短導通時間：25ns
  • 飽和過載情況下保持電感器安全運作
  • 關機電流：1.2µA
  • 精準的400 mV啟用閾值
  • 內建軟啟動與補償
  • 電力良好輸出
  • 低矮、經過熱強化、12導線、2 mm×2 mm×0.74 mm LQFN封裝

應用

  • 伺服器、電信電源供應、光纖網路
  • 分散式DC電力系統 (POL)
  • FPGA、ASIC、微處理器核心電源供應
  • 工業/汽車/通訊

典型應用

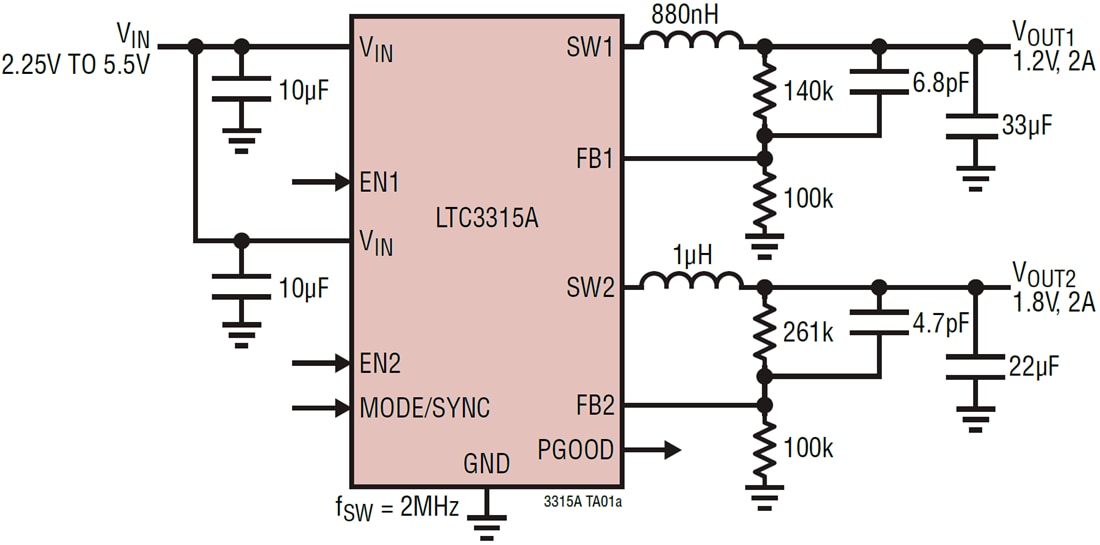

應用電路圖 - Analog Devices Inc. LTC3315A同步降壓轉換器

Associated Demo Circuits

DC2747A Eval Board for the LTC3315A

Analog Devices Inc. DC2747A Eval Board for the LTC3315A

Designed to evaluate the performance of the LTC3315A synchronous step-down converters.

Learn More關於Analog Devices Inc. DC2747A Eval Board for the LTC3315A View Products與Analog Devices Inc. DC2747A Eval Board for the LTC3315A相關
LTC3315B Demo Board DC2748

Analog Devices Inc. LTC3315B Demo Board DC2748

Designed to evaluate the LTC3315B dual 2A monolithic synchronous step-down converters.

Learn More關於Analog Devices Inc. LTC3315B Demo Board DC2748 View Products與Analog Devices Inc. LTC3315B Demo Board DC2748相關
