Analog Devices Inc. LTC3310S同步降壓Silent Switcher® 2

Analog Devices Inc. LTC3310S同步降壓Silent Switcher® 2 DC-DC轉換器能透過2.25V至5.5V輸入，提供最高10A輸出電流。Silent Switcher 2架構配有內部熱迴路旁路電容器，可以在最高5MHz開關頻率下實現低EMI和高效率。多相並行轉換器可用於具有更高功率要求的系統。

LTC3310S採用恆定頻率峰值電流模式控制架構，可實現快速瞬態回應。500mV基準電壓源可實現低電壓輸出，100%佔空比操作，可實現低壓降。其他特點包括指示輸出處於穩壓狀態的電源良好訊號、精准使能閾值、輸出過壓保護、熱關斷、溫度監視器、時鐘同步、模式選擇和輸出短路保護。

LTC3310S同步降壓Silent Switcher DC/DC轉換器採用小巧的18引線3mm x 3mm LQFN封裝。

特點

  • 具有超低EMI輻射的Silent Switcher®2架構
  • 4.5mΩ NMOS和16mΩ PMOS的高效率
  • 寬帶寬、快速瞬態回應
  • 在過載時安全允承受電感器飽和
  • VIN範圍：2.25V至5.5V
  • VOUT範圍：0.5V至VIN
  • VOUT精度：±1%
  • 峰值電流模式控制
  • 35ns最短導通時間
  • 可編程頻率至5MHz
  • 1µA關斷電流
  • 精確的400mV使能閾值
  • 具有電壓追蹤功能的輸出軟啟動
  • 電源良好輸出
  • 晶粒溫度監視器
  • 可透過配置實現功率級並聯
  • 散熱增強型3mm × 3mm LQFN-18封裝

應用

  • 汽車/工業/通訊
  • 伺服器、通訊電源
  • 分佈式直流電源系統(POL)
  • FPGA、ASIC、µP內核電源

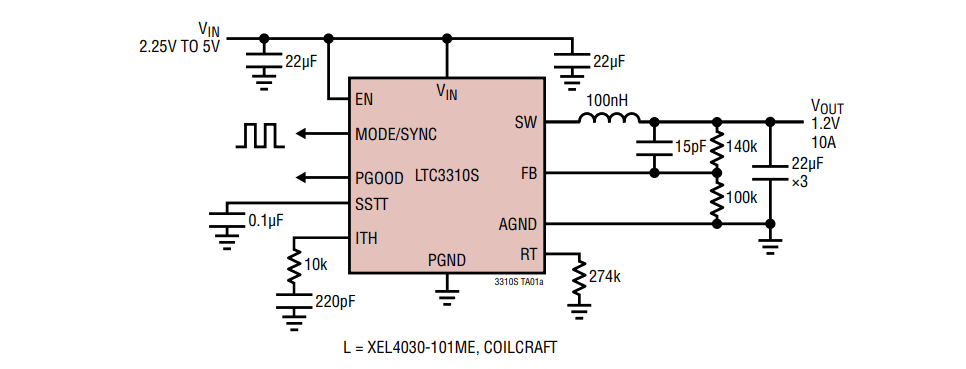

典型應用

應用電路圖 - Analog Devices Inc. LTC3310S同步降壓Silent Switcher® 2
發佈日期: 2020-02-04 | 更新日期: 2025-03-25
