Analog Devices Inc. LTC2688 16位元電壓輸出DAC
Analog Devices LTC2688 16位元電壓輸出數位轉類比轉換器 (DAC) 為內建精準參考的16通道、16位元、±15V DAC。LTC2688保證具單調性，並內建軌對軌輸出緩衝區，可提供最高20 mA的拉或灌電流。此SoftSpan™ DAC提供最高達±15V的五個輸出範圍。各通道可分別設定範圍。
內建的4.096V精準參考可設定輸出電壓的準確度。還可使用外部參考，以增加額外的範圍選項。具備三個切換腳位，支援切換輸入暫存器A和輸入暫存器B，或多重頻率下的正弦抖動。類比多工器可簡化腳位電壓、負載電流和接面溫度的測量。
特點
- 16個獨立SoftSpan DAC
- 0V至5V、0V至10V、±5V、±10V、±15V，可獨立設定的輸出範圍
- 所有範圍下均可達完整的16位元解析度
- 彈性的單一或雙重供電運作
- INL誤差：±3 LSB（最大）
- 精準的4.096V參考，最高±5 ppm/°C
- 使用最多3個切換腳位，可切換A/B或正弦抖動
- 可感測輸出電壓和負載電流的多工器
- 保證±20mA輸出驅動
- 6 mm × 6 mm 40導線LFCSP
應用
- 光纖網路
- 儀器
- 資料擷取
- 自動化測試設備
- 製程控制與工業自動化

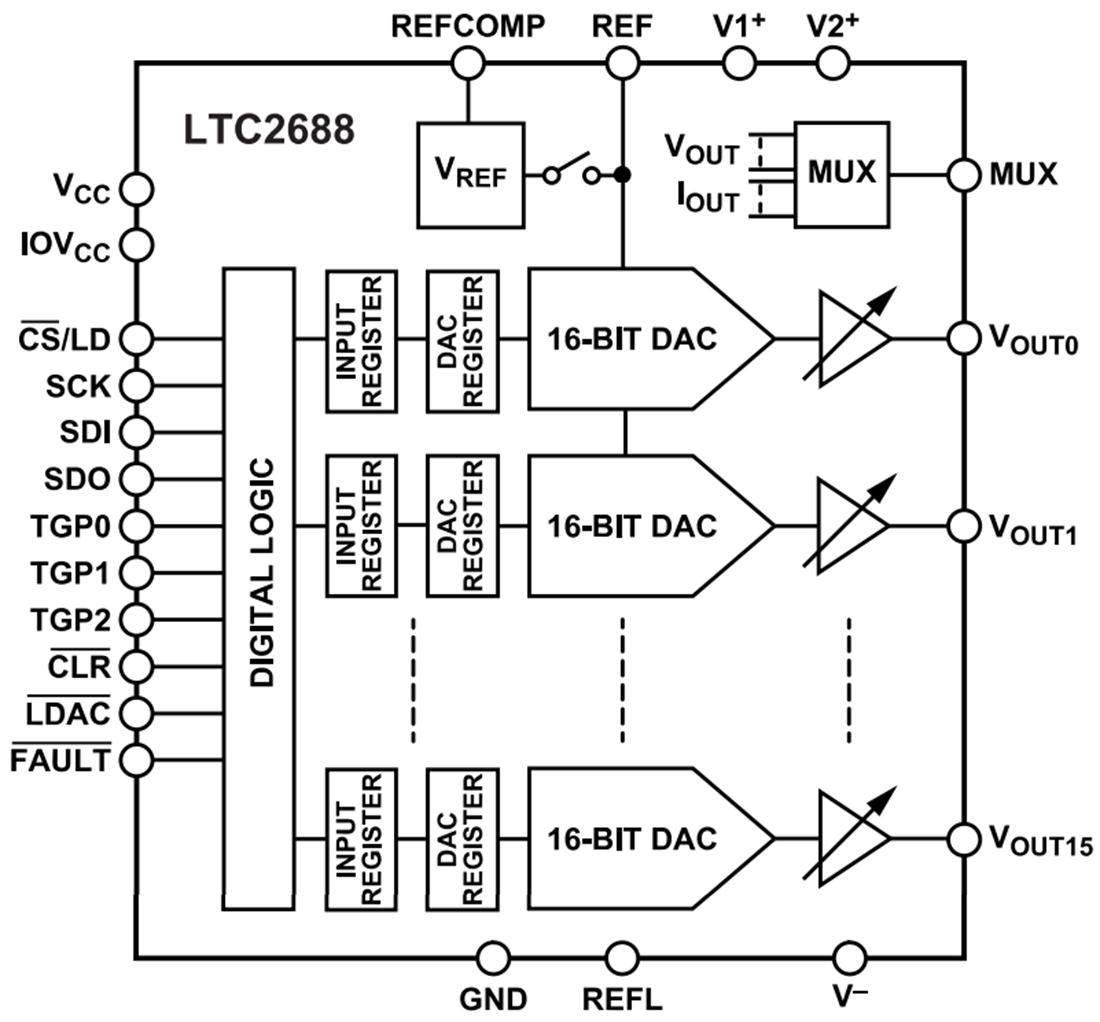

功能方塊圖
