每個輸出通道皆提供專屬的供應腳位,每通道的運作範圍介於2.85V至33V,內部開關允許將任一輸出拉到選擇性的負極電源。
LTC2662內含精準的整合式1.25V參考(最高10 ppm/°C),也可選擇使用外部參考。
SPI/Microwire相容的3線序列介面可在最低1.71V的邏輯位準運作,時脈速率最高可達50 MHz。
LTC2662採用小巧的5 mm × 5 mm QFN-32無鉛封裝,並分為商用(0°C至70°C)、工業用(-40°C至85°C)和汽車用(-40°C至125°C)三種作業溫度等級。
特點
- 依通道設定輸出範圍:300 mA、200 mA、100 mA、50 mA、25 mA、12.5 mA、6.25 mA、3.125 mA
- 彈性2.85V至33V供應電壓
- 保證1V壓差
- 可依輸出通道隔離供應電壓
- 選擇性負極電源的內部開關
- 所有範圍下均可達完整的16位元/12位元解析度
- 精準(最高10 ppm/°C)內部參考或外部參考輸入
- 類比Mux可監控電壓和電流
- 可透過SPI或專屬腳位切換A/B
- 1.8V至5V SPI序列介面
- 作業接點溫度 (TJ) 範圍
- LTC2662C:0°C至70°C
- LTC2662I:-40°C至85°C
- LTC2662H:-40°C至125°C
- 5 mm × 5 mm 32導線QFN封裝
- 無鉛
應用
- 可調諧雷射器
- 半導體光學放大器
- 電阻加熱器
- 電流模式偏壓
- 比例電磁閥驅動器
影片
典型應用電路

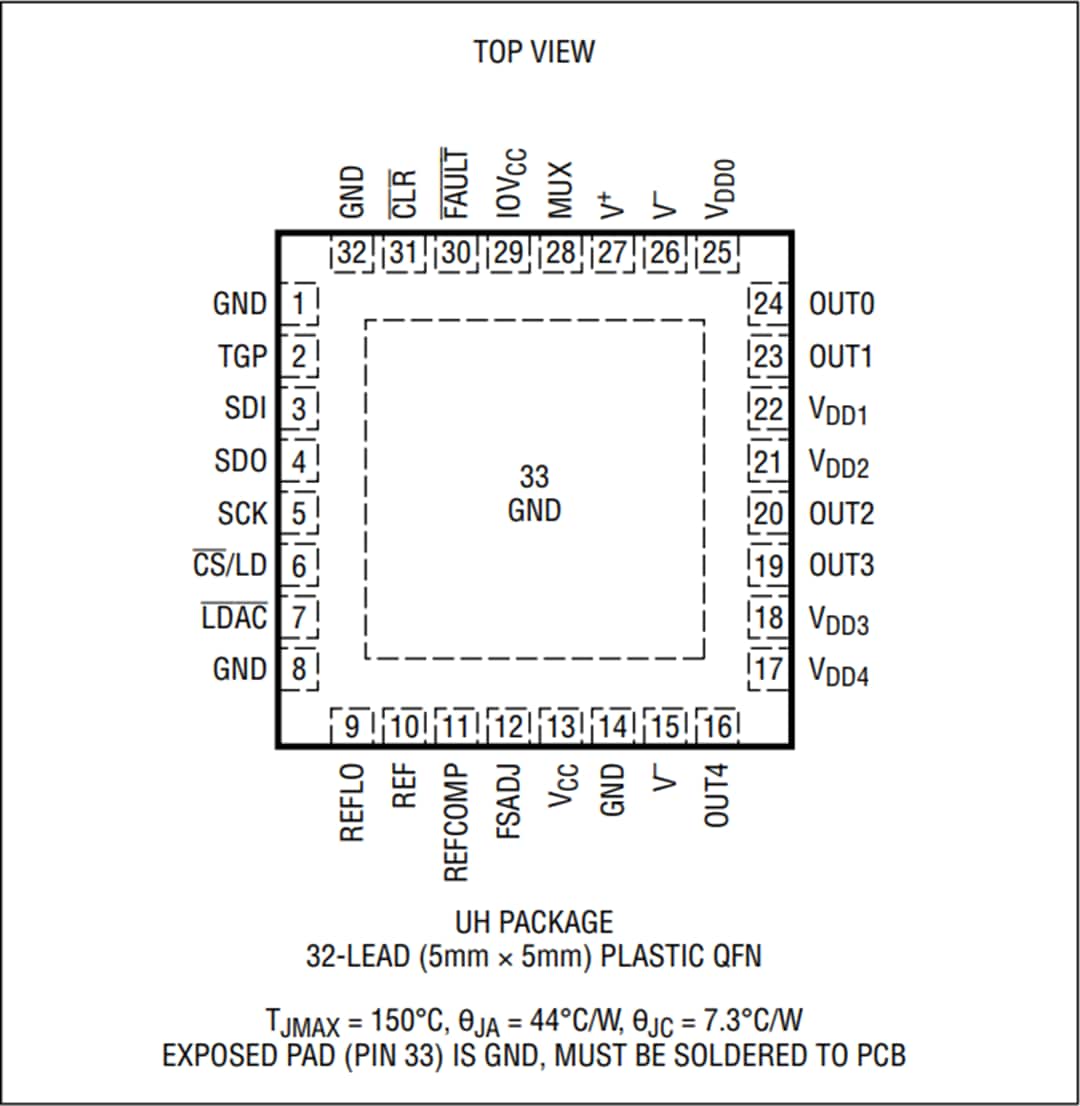

腳位組態
