Analog Devices Inc. LT8342同步升壓轉換器
Analog Devices LT8342同步升壓轉換器採用Silent Switcher™結構，內含選擇性的展頻頻率調變，能將電磁干擾 (EMI) 輻射降到最低，同時在高切換頻率下高效運作。此外，也可選擇性加入輸出短路保護和湧浪電流降低功能。LT8342具備寬廣的輸入／輸出電壓範圍、叢發作業模式下的低VIN腳位靜態電流，以及PassThru作業 (VIN ≥ VOUT) 下同步MOSFET的100%工作週期能力，很適合用於一般用途升壓和汽車預升壓應用。
若要降低反饋迴路中的VOUT靜態電流，可透過選擇性的內部電阻分壓器 (≥10 MΩ) 和兩個腳位選擇21個輸出電壓等級。Analog Devices LT8342整合40V/9A功率開關，可設定的開關頻率介於300 kHz至3 MHz，且能同步至外部時脈。LT8342具有可程式輸出軟啟動、輸出電力良好旗標和輸出過電壓鎖定功能。
特點
- Silent Switcher結構
- 超低EMI輻射
- 選擇性的展頻頻率調變
- 整合40V/9A功率開關
- 輸出短路保護／湧浪電流降低
- 寬輸入電壓範圍：2.8V至40V
- 可設定輸出電壓：最高36V
- 可透過選擇性的兩個腳位選擇21個輸出電壓
- 低VIN腳位靜態電流
- 關機：350 nA；叢發作業模式：9 μA；PassThru™ (VIN ≥ VOUT)：12 μA
- 100%工作週期能力
- 可調整且可同步頻率範圍：300 kHz至3 MHz
- 輕負載時可用脈衝跳躍或叢發作業模式
- 輸出軟啟動和電力良好監控
- 小尺寸24導線 (4 mm × 4 mm) LQFN封裝
應用
- 汽車與工業用的電源供應器
- 一般用途升壓
影片

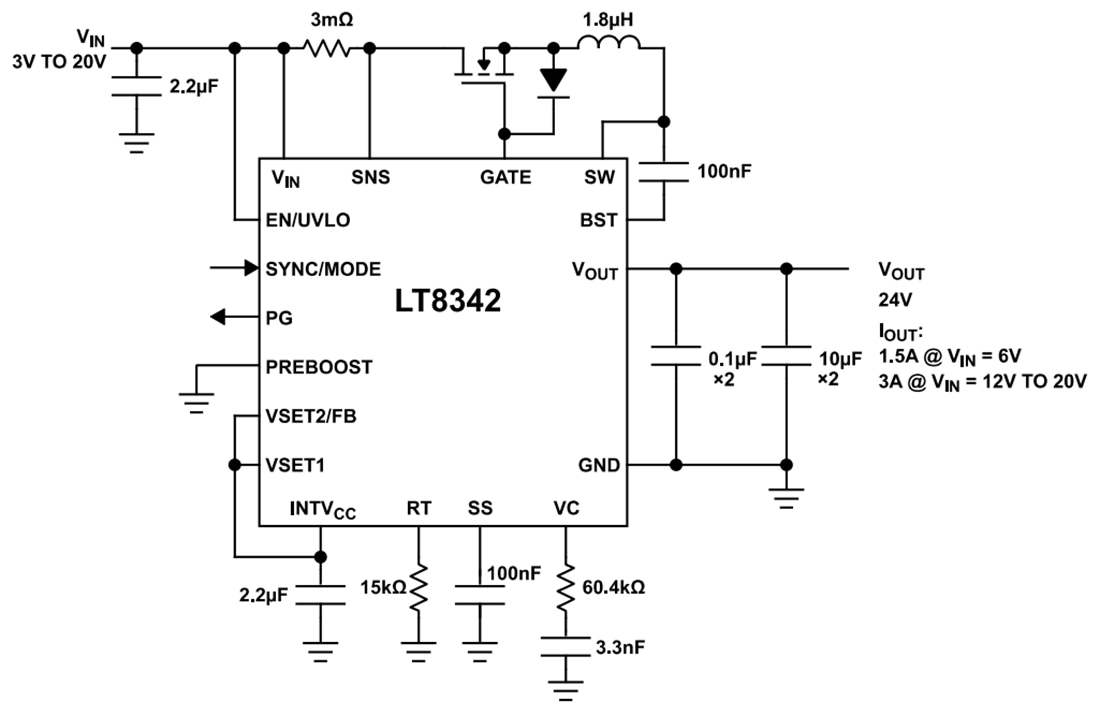

典型應用
