Analog Devices Inc. LT8301/LT8302隔離返馳轉換器
Linear Technology/Analog Devices LT8301 / LT8302隔離返馳轉換器可直接從初級側返馳波形取樣隔離輸出電壓。LT8301/LT8302不需要第三繞組或光隔離器，即能進行調節。輸出電壓可用單一的外部電阻器設定。內建補償和軟啟動，可進一步減少外部元件數量。支援邊界模式運作，可作為小型的磁性解決方案，提供優異的負載調節功能。低漣波叢發模式運作能在輕負載下實現高效率，同時將輸出電壓漣波降到最低。
特點
- 2.8V至42V輸入電壓範圍
- 輕負載下可執行低漣波叢發模式運作
- 最小負載時小於全輸出的0.5%（典型值）
- 無需變壓器第三繞組或光隔離器
- 需要輸出電壓調節
- 精準的EN/UVLO閾值與遲滯
- 內建補償與軟啟動
- 輸出二極體內建溫度補償
- 輸出短路保護
應用
- 汽車、工業、醫療用隔離式電源供應器
- 輔助/家用隔離式電源供應器
LT8301方塊圖
LT8302方塊圖

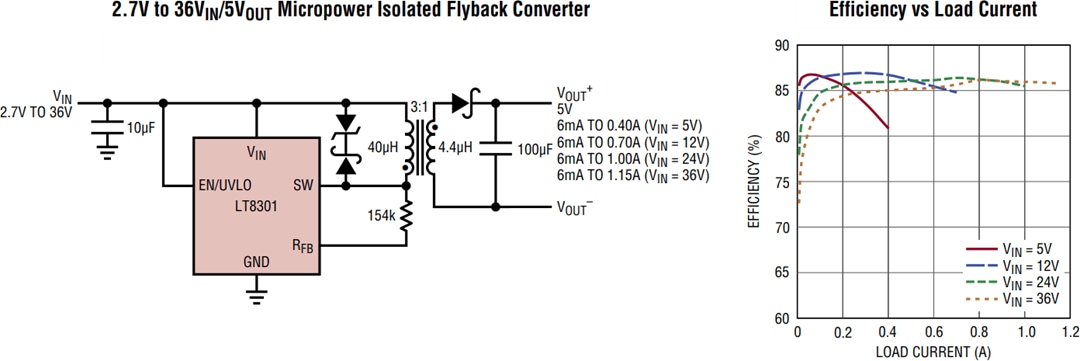

LT8301典型應用電路
LT8302典型應用電路
