Analog Devices Inc. LT3960 I2C對CAN實體收發器
Analog Devices Inc. LT3960 I2C對CAN實體收發器可使用CAN實體層讓單一主控I2C匯流排在嚴峻或充滿雜訊的環境中將速度延伸至最高400kbps。一部LT3960安裝在I2C主控裝置附近，透過兩條雙絞線使用SCL和SDA同級差動匯流排 (I2CAN)。雙絞線另一端則安裝第二部LT3960，於本機重建I2C匯流排，以供任何從屬I2C裝置使用。
ADI LT3960 I2C對CAN實體收發器內建3.3V LDO，能透過4V至60V的單一電源輸入同時為I2C和I2CAN匯流排供電。或者，也可直接透過3.3V或5V電源為LT3960供電。LT3960收發器採用10導線MSOP封裝。
特點
- ±40V過電壓線路故障保護
- I2C通訊速度最高400kbps
- 內建3.3V穩壓器可提供4V至60V的電源供應範圍
- 3.3V或5V匯流排電壓
- 延伸共模範圍 (±36V)
- CAN腳位具備±8 kV HBM ESD，所有其他腳位為±2 kV HBM ESD
- 電流限制驅動器和過熱關機
- 電源開啟/關閉無縫驅動器輸出
- 低電流關機模式
- 傳輸資料主控逾時功能
- 提供E級和J級
- 採10導線MSOP封裝
- AEC-Q100認證審核中
應用
- 工業網路
- 車用網路
- 遠端感測器

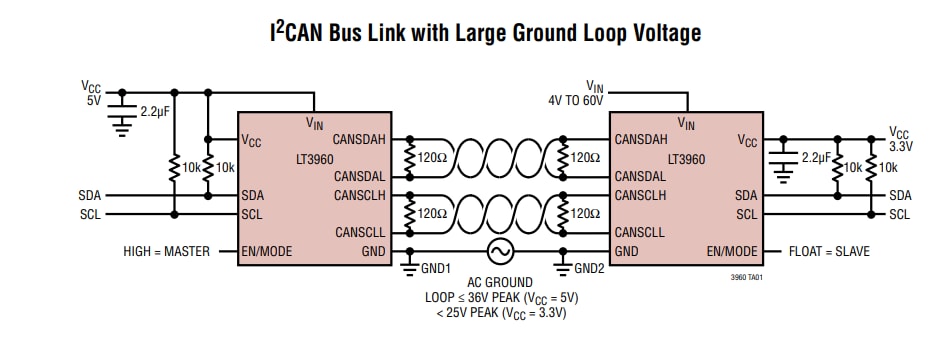

典型應用
