Analog Devices Inc. LT3652功率跟蹤2A電池充電器
Linear Technology / Analog Devices LT3652功率跟蹤2A電池充電器是專為太陽能電池和在4.95V至32V的輸入電壓範圍下運作所設計。LT3652電池充電器具有恆定電流/恆定電壓的充電規格，外部充電電流最高可設定至2A。此外，充電器亦提供3.3V的浮動電壓回饋參考，可利用電阻器分壓器設定任何電池浮動電壓，且最高可達14.4V。
LT3652具備輸入電壓調節迴路，經由電阻器分壓器設定後，可在輸入電壓低於設定值時降低充電電流。LT3652由太陽能板供應輸入時，輸入調節迴路會使面板維持在最高的功率輸出。
LT3652電池充電器可設定為當充電電流降到所設定最大值 (C/10) 的1/10以下時中斷充電。一旦充電中斷，裝置便會進入低電流 (85 µA) 待機模式。如果電池電壓降到所設定浮動電壓的2.5%以下，自動再充電功能會啟動新的充電循環。LT3652亦提供可程式的安全充電時間，可在達到所設定的時間後以C/10以下的電流讓電池充飽電。
特點
- 太陽能應用的尖峰功率追蹤 (MPPT) 輸入供應電壓調節迴路
- 寬輸入電壓範圍：4.95V至32V（40V絕對最大值）
- 可程式充電速率最高2A
- 使用者可選的終止方式：C/10或內建終止計時器
- 電阻器可程式浮動電壓，最高14.4V，適用於鋰離子/聚合物電池、磷酸鐵鋰電池 (LiFePO4)、鉛酸電池 (SLA) 等化學電池
- 電壓≤4.2V的電池不需VIN阻斷二極體
- 1 MHz固定頻率
- 0.5%浮動電壓參考準確性
- 5%充電電流準確性
- 2.5% C/10偵測準確性
- 二進位編碼的開路集極狀態腳位
- 經過熱強化的12導線、3 mm × 3 mm DFN和MSE封裝
應用
- 太陽能供電應用
- 遠端監控站
- LiFePO4（磷酸鐵鋰）應用
- 可攜式手持儀器
- 12V至24V汽車系統
其他資源
- Solar Battery Charger Maintains High Efficiency in Low Light
- Battery Charger’s Unique Input Regulation Loop Simplifies Solar Panel
- Designing a Solar Cell Battery Charger
- Practical Ambient Energy Harvesting for WSNs
- 20V Battery Gas Gauge
- High Voltage Battery Charging and Management Solutions
- Energy Harvesting Now
- Techniques to Maximize Solar Panel Power Output
- LT3652 Solar Battery Charger Maintains High Efficiency in Low Light
- Power-Tracking Battery-Charger IC Supports Solar-Power Systems
- Breakthrough 2A Solar Battery Charger Matches Peak Power Tracking
影片

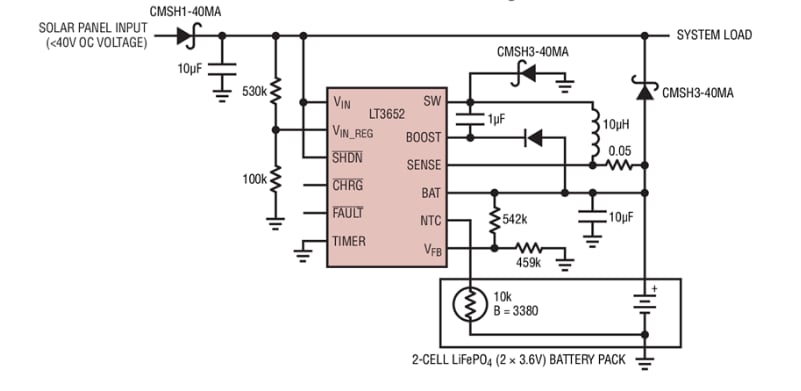

方塊圖
