Analog Devices Lithium Ion Battery Formation and Test Solutions

Analog Devices鋰電池
構成與測試解決方案

Analog Devices鋰電池構成與測試解決方案提供小型且環保的系統，可用於測試及構成可充電式電池芯與電池組。這些解決方案採用PWM控制器以提供充電能量，設計人員可加以運用，將放電能量導向其他電池芯，或將能量送回電網以降低電能用量。

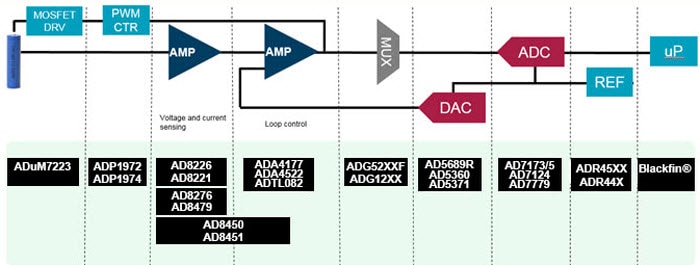

鋰離子電池測試與測試訊號鏈圖

請選取系列名稱的區塊以檢視相關產品。

Analog Devices Li-Ion Battery Formation and Testing Signal Chain Diagram


Analog Devices ADuM7223隔離精密半橋驅動器

Analog Devices的ADuM7223具備4.0A隔離半橋閘極驅動器，其設計採用Analog Devices iCoupler® 技術，提供獨立且隔離的高側與低側輸出。ADuM7223半橋閘極驅動器在輸入與各個輸出之間，提供真正的電流隔離，使這些閘極驅動器能夠可靠控制IGBT/MOSFET組態的切換特性，且此控制可延伸至廣泛的正或負切換電壓。

規格
  • 功能隔離等級
    • LGA-14–5x5mm
    • >3.5mm漏電輸入至輸出
    • 1000Vrms輸入至輸出
    • 1.0mm輸出之間漏電
    • 700V輸出至輸出隔離
  • 高速閘極驅動器
    • 4A尖峰驅動
    • 傳播延遲最大50ns
    • 4.5V低電壓運作
    • 5ns通道對通道匹配
    • 最高1MHz切換頻率
  • 其他特色
    • 3 UVLO預設選項(4.5、7.5、11.5V)
    • 過熱關機

Analog Devices ADP1972/4 PWM控制器

Analog Devices ADP1972/ADP1974為恆定頻率、電壓模式、脈寬調變(PWM)控制器，適用於異步(ADP1972)或雙向(ADP1974) DC-DC異步應用。ADP1972/ADP1974控制器的設計適用於電池測試與構成，亦適用於採用外部高電壓場效電晶體(FET)半橋驅動器及外部控制裝置的調節應用。

主要價值
  • 可設定為非同步降壓充電與升壓回收模式(ADP1972)
  • 提升高電流應用的電源效率(ADP1974)
    • 同步充電降壓
    • 同步放電升壓
  • 工作週期範圍廣，可涵蓋降壓與升壓模式
  • 優異的PWM線性度與高振幅PWM鋸齒可提供雜訊抗擾性
  • 透過相移同步以消除測試通道之間的差頻

放大器

AD8276低功率精密差分放大器


功能與規格
  • 廣輸入範圍
  • 低功率、最大200μA/Amp
  • 固定單一增益
  • CMRR：最低86dB
  • 頻寬：550kHz
  • 旋轉率：1.1V/μs
  • 增益漂移：最大1ppm/°C
  • 軌對軌輸出
  • 供電範圍：
    • 單：2V至36V
    • 雙：±2V至±18V

AD8479低功率精密差分放大器


功能與規格
  • 共模電壓：±15Vcc時±600V；±5Vcc時±240V
  • 輸入阻抗：共通500kΩ、差分2MΩ
  • 增益誤差：0.01%
  • 增益漂移：最大5ppm/°C
  • 偏移電壓：最大1mV
  • 偏移電壓漂移：最大10μV/°C/15
  • CMRR：最小90dB
  • 頻寬：130kHz
  • 旋轉率：7.5V/μS
  • 電源供應：5V至36V
  • 輸入腳位ESD額定：2kV
  • 靜態電流：0.55mA
  • 溫度範圍：-40°C至125°C

AD8221儀器放大器


功能與規格
  • 透過1個外部電阻器設定增益（增益範圍1至1000）
  • 廣電源供應範圍：±2.3V至±18V
  • 指定效能溫度範圍：-40°C至+85°C
  • 作業溫度最高至125°C
  • 出色的AC規格
    • 10 kHz時，最低CMRR為80 dB (G = 1)
    • 825kHz，-3dB頻寬 (G = 1)
    • 2V/μs旋轉率
  • 低雜訊
    • 8nV/√Hz最大輸入電壓雜訊（1kHz時）
    • 0.25μV p-p輸入雜訊（0.1Hz至10Hz）
  • 高精準度的DC效能 (AD8221BR)
    • 90dB最低CMRR (G = 1)
    • 25μV最高輸入偏移電壓
    • 0.3μV/°C最高輸入偏移漂移
    • 0.4nA最高輸入偏壓電流

AD8226 PNP輸入儀器放大器


功能與規格
  • 完全指定：-40°C至125°C
  • 超出供電輸入保護
  • 40V來自相對供電軌
  • 輸入範圍：-Vs-0.1V至+ Vs-0.8V
  • 90dB最低CMRR
  • 輸入偏移電壓：最大50µA
  • 輸入Vos漂移：最大1µV/°C
  • 增益漂移：最大1ppm/°C
  • 雜訊：1kHz時22nV/√Hz
  • 頻寬：1.5MHz
  • 軌對軌輸出
  • 廣電源供應：±1.35V至±18V
  • 靜態電流：350µA

ADA4522 55V低雜訊零漂移運算放大器


功能與規格
  • 低偏移電壓：最大5μV
  • 極低的偏移電壓漂移：最大22nV/°C
  • 低電壓雜訊密度：
    • 5.8nV/√Hz典型值
    • 117nVp-p典型值（從0.1Hz到10Hz）
  • 低輸入偏壓電流：50pA典型值
  • 單位增益交越：典型值3MHz
  • 單一供電運作：輸入電壓範圍包括接地與軌對軌輸出
  • 運作電壓範圍廣泛
    • 單一供電運作：4.5V至55V
    • 雙重供電運作：±2.25V至±27.5V
  • 整合EMI濾波器
  • 單位增益穩定





整合±32V OVP與EMI的ADA4177運算放大器


功能與規格
  • 低偏移電壓：於25°C時，最高為60μV（8導線和14導線SOIC）
  • 低偏移電壓漂移：最高1μV/°C（8導線和14導線SOIC）
  • 低輸入偏壓電流：於25°C時，最高為1nA
  • 低電壓雜訊密度：1kHz時，典型值為8nV/√Hz
  • 高訊號電壓增益 (AVO)：整個供應電壓和作業溫度範圍內，最小值為100dB
  • 輸入過電壓保護為供應電壓導軌上下32V
  • 整合EMI濾波器
    • 70dB（1000MHz時的典型抑制）
    • 90dB（2400MHz時的典型抑制）
  • 軌對軌輸出擺盪
  • 低供電電流：典型值為每放大器500µA
  • 廣大頻寬
    • 增益頻寬乘積 (AV = +100)：典型值3.5MHz
    • 單位增益交越 (AV = +1)：3.5MHz典型值
      -3dB頻寬 (AV = +1)：典型值6MHz
  • 雙供電運作
    • 指定範圍介於±5V至±15V，運作範圍介於±2.5V至±18V
  • 單位增益穩定
  • 無相位反轉




AD8450/AD8451訊號調節運算放大器



主要優點
  • 電流感測PGIA
    • 增益選項：26、66、133、200
    • 增益誤差：最大0.1%
    • 增益漂移：最大3ppm/ºC
    • CMRR：126dB (G = 200)
    • 輸入阻抗：150GΩ
    • 輸入Vos：最大±110µV、RTI
    • 輸入Vos漂移：最大0.6µV/ºC
    • 頻寬：1.5MHz (G=26)
    • 頻寬：5V/µS
    • 雜訊：9nV/√Hz RTI (G=26)

  • 電壓感測PGDA
    • 增益選項：0.2、0.27、0.4、0.8
    • 增益誤差：最大0.1%
    • 增益漂移：最大3ppm/ºC
    • CMRR：最小80dB RTO
    • 輸入Vos：最大500µV RTO
    • 輸入Vos漂移：最大4µV/ºC
    • CMV範圍：±27V
    • 差分輸入範圍：±16V
    • 差分輸入阻抗：400kΩ (G=0.4)
    • 頻寬：940kHz (G=0.4)
    • 旋轉率：0.8V/µS

ADTL082/ADTL084 JFET輸入放大器


主要優點
  • 相容於TL082/TL084
  • 低輸入偏壓電流：最大10pA
  • 偏移電壓
    • 最大5.5mV (ADTL082A/ADTL084A)
    • 最大9mV (ADTL082J/ADTL084J)
  • ±15V運作
  • 低雜訊：16nV/√Hz
  • 廣大頻寬：5MHz
  • 旋轉率：20V/μs
  • CMRR：最小80dB
  • 總諧波失真：0.001%
  • 供電電流：典型值1.2mA
  • 均一增益穩定

ADG5208F/ADG5209F/ADG5243F/ADG5248F/ADG5249F多工器


功能與規格
  • 結合新增的故障偵測與保護類比多工器，可藉由即時識別故障以提升系統運作時間
  • 在嚴苛的環境中最大化測量效能
  • 最廣泛的電壓IO保護，以及使用者的獨立5V供電所提供的低電壓保護(ADG5243F、ADG5248F及ADG5249F)
  • 提供主動式故障診斷、故障來源警報，提出修正動作或避免故障(ADG5243F、ADG5248F及ADG5249F)
  • 超低故障洩漏、電荷注入及電容
  • 若精密、小型訊號(RTD/TC)應用的通道處於故障狀態時，超低故障洩漏可避免停機
  • 最高−55V與55V的過電壓保護
    • ADG5243F、ADG5248F及ADG5249F的來源腳位提供過電壓偵測
  • 在任何情況下皆可抗閂鎖
    • 無需數位輸入即可掌握狀態
  • VSS至VDD類比訊號範圍
  • 完全指定±15V、±20V、+12V及+36V

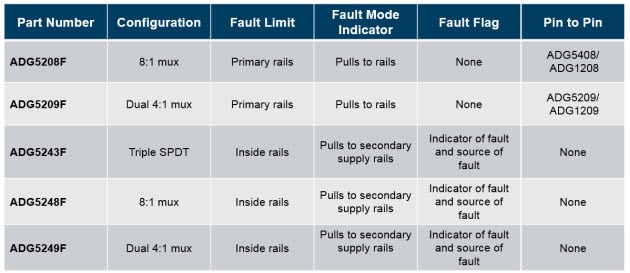

Analog Devices ADG52xx/54xx Chart

ADG12xx多工器

ADG12xx多工器提供突破性的每通道最低電容，以及低且穩定的電荷注入效能，適用於整個訊號範圍，僅1.5pF的關閉電容和大於1pC的電荷注入。

功能與規格
  • 最低的QINJ和±15V等級的電容
  • <1pC QINJ，2pF關閉電容

AD7173/AD7175：8通道與2/4通道24/32位元、250/31.25/10kSPS ∑D ADC含真正軌對軌緩衝區

功能與規格
  • 快速且有彈性的輸出速率：
  • 5SPS至250kSPS (AD7175-2/8)
    • 各通道50kSPS的通道掃描資料速率(20μs安定)
  • 1.25SPS至250kSPS（AD7172-2/4與AD7173-8）
    • 每通道6.21kSPS的通道掃描資料速率(161μs安定)
  • 完整軌對軌類比與參考輸入緩衝區
  • INL：±1ppm FSR (AD7175)
  • 50Hz與60Hz抑制為85dB，50ms安定
  • 使用者可設定的輸入通道
  • 交點多工器
  • 晶片內建2.5V參考(±2ppm/°C漂移)
  • 晶片內建診斷功能、CRC介面

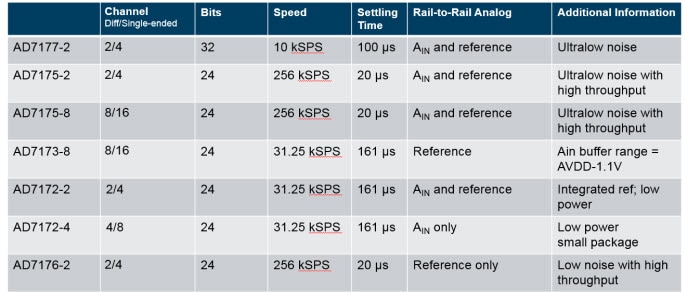

 AD717x系列摘要
​ADI AD717x Summary

AD7124-4/AD7124-8 4/8通道、低雜訊、低功率、24位元Sigma-Delta ADC含PGA與參考


功能與規格
  • 三種功率模式
    • 可供設計人員在雜訊與功耗之間達到最佳化
  • 所有功率模式皆提供最多22個無雜訊位元(增益= 1)
  • 軌對軌類比輸入適用於增益 >1
  • 25SPS時50Hz與60Hz同時抑制(單週期安定)
  • 診斷功能(有助於SIL認證)
  • 交叉點多工類比輸入
  • 可程式的增益(1至128)
  • 使用者可設定的輸入通道
  • 交點多工器
  • 頻帶間隙參考、TSSOP最大10ppm/°C漂移
  • 完全訊號鏈整合

AD7779/0/1 8通道、24位元低雜訊、低功率Sigma-Delta ADC


功能與規格
  • 8通道、24位元同時取樣Sigma-Delta ADC
    • 動態範圍：16kSPS時108dB
    • INL：+/-7ppm
    • 大訊號輸入頻寬：5kHz
    • 類比輸入範圍：0至2.5V或+/-1.25V
  • 每通道PGA(增益：1、2、4、8)
    • 低輸入偏壓電流：<4nA
  • 晶片內建電壓參考：+/-10ppm/C (典型值)
  • 兩種功率模式
    • 高解析度模式(HR)
    • 低功率模式(LP)
  • 取樣率轉換器可用於同調取樣
    • 調整解析度15.2µSPS
    • 低延遲SINC3濾波器
  • 每通道相位錯誤修正
  • 溫度範圍：-40°C至+105°C
    • 運作溫度最高125°C
  • 電源供應：3.3V或+/-1.65V
  • 9x9mm 64導線晶片尺寸封裝

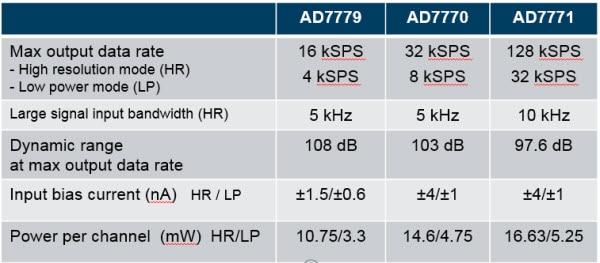

AD777Xx比較
Analog Devices AD777Xx Comparison

AD5689R 16位元雙SPI nanoDAC®+

Analog Devices AD5689R 16位元雙SPI nanoDAC®+具備兩個低功率DAC，包含2.5V、2ppm/°C內部參考及增益選擇腳位，可供全尺度輸出2.5V (增益= 1)或5V (增益= 2)。

產品特色
  • 高相對準確度 (INL)：16位元時，最高為±2LSB
  • 封裝尺寸小巧：3mm × 3mm、16導線LFCSP
  • TUE：最大±0.1% FSR
  • 偏移誤差：最大±1.5mV
  • 增益誤差：最大±0.1% FSR
  • 高驅動能力：20mA、0.5V來自供電軌
  • 使用者可選的增益1或2（GAIN腳位）
  • 零刻度或中刻度重置（RSTSEL腳位）
  • 1.8V邏輯相容性
  • 50kHz SPI含回讀或菊鏈
  • 低干擾：0.5nV-秒
  • 耐用的4kV HBM與1.5kV FICDM ESD額定
  • 低功率：3V時為3.3mW
  • 1.8V至5.5V電源供應
  • -40°C至+105°C溫度範圍

AD5689R 16-Bit Dual SPI nanoDAC®+ Specifications

AD5360 16位元電壓輸出DAC

Analog Devices AD5360 16通道16位元DAC提供具緩衝的電壓輸出，最高可到參考電壓的四倍。每個通道都有可編程的增益暫存器和偏移調整暫存器。設計人員可針對各DAC獨立修改增益和偏移，以去除錯誤。為增加彈性，裝置分成兩個群組，每個群組各有八個DAC。每個群組的輸出範圍可用偏移DAC獨立調整。

產品特色
  • 16通道DAC，採用52導線LQFP封裝
  • 保證固定為16位元
  • 標稱輸出電壓範圍介於-10V至+10V
  • 提供多重輸出橫跨
  • 溫度監控功能
  • 通道監控多工器
  • GPIO功能
  • 系統校正功能實現使用者可程式的偏移與增益
  • 通道分組與定址功能
  • 資料錯誤檢查功能
  • SPI相容序列介面
  • 2.5V至5.5V數位介面
  • 數位重置 (RESET)
  • 使用者定義SIGGNDx的清除功能
  • 同步更新DAC輸出

ADR44xx 超低雜訊、LDO XFET®電壓參考含電流汲極與源極


功能與規格
  • 超低雜訊(0.1Hz至10Hz)
    • ADR440：1μV p-p
    • ADR441：1.2μV p-p
    • ADR443：1.4μV p-p
    • ADR444：1.8μV p-p
    • ADR445：2.25μV p-p
  • 低壓差運作：500mV
  • 優異的溫度係數
    • A級：10ppm/°C
    • B級：3ppm/°C
  • 輸入範圍：(VOUT + 500mV) 至18V
  • 高輸出源極與汲極電流
  • 分別為+10mA與−5mA
  • 寬廣的溫度範圍：-40°C至+125°C

ADR45xx精密低雜訊電壓參考


功能與規格
  • 超高準確度
    • 電壓漂移：最大2ppm/°C (B級)
    • 低初始輸出電壓錯誤：最大±0.02% (B)
    • 長期漂移：<25ppm/1st 1kHr（典型值）
  • 優異的雜訊效能
    • 1/f雜訊：0.5ppm、p-p (0.1Hz至10Hz)(典型值)
  • 多功能性
    • 輸入電壓範圍：3V至15V
    • 低壓差：125°C時300mV適用於+ 2mA
      • 1V適用於ADR4520、0.5V適用於ADR4525
    • 輸出驅動：± 10mA
    • 靜態電流：最大950µA
  • 廣溫度範圍
    • -40ºC至125ºC運作

uP

Analog Devices Blackfin®16/32位元嵌入式處理器提供軟體彈性與聚合應用所需的擴充性：多格式音訊、視訊、聲音與影樣處理、多模基頻與封包處理、控制處理和即時安全性。ADI Blackfin處理器包含高效能的16/32位元嵌入式處理器核心，具備10級RISC MCU/DSP管線，可變長度ISA可達到最佳的程式碼密度，以及完整的SIMD支援，含可加快視訊與多媒體處理的指令。

參考設計

CN0292電路評估板設計用於展示CN0292的特色與功能，完全隔離、強大、4通道且適用於工業級訊號的多工資料獲取系統。
