Analog Devices HMC84xx Wideband Low Noise Amplifiers

Analog Devices HMC84xx
寬頻低雜訊放大器

Analog Devices HMC84xx產品系列整合了寬頻寬的砷化鎵(GaAs)、高電子移動率電晶體(pHEMT)、單晶微波積體電路 (MMIC)、低雜訊放大器(LNA)，其頻寬範圍包括0.01至10GHz及DC至28GHz。

HMC84xx放大器提供高增益、低雜訊係數和高輸出三階交調截斷(IP3)。裝置的飽和輸出功率(PSAT)最高達22.5dBm，因此HMC84xx LNA可作為局部振盪器(LO)驅動器使用。

放大器的輸入/輸出(I/O)內部匹配為50Ω，極適合使用表面黏著技術(SMT)的高容量微波無線電應用。

產品特色
  • 高 RF 頻寬(增益)：
    • HMC8401： DC至28GHz (13.5dB)
    • HMC8410： 0.01至10GHz (13.5dB)
  • 低雜訊係數：
    • HMC8401： <2dB至15GHz
    • HMC8410： <1.5dB至8GHz
  • 高輸出三階交調截斷(IP3):
    • HMC8401： 26dBm(典型值)
    • HMC8410： 33dBm(典型值)
  • 輸入反射波損耗：
    • HMC8401： >12dB全頻
    • HMC8410： >10dB，最高至6GHz
  • 輸出反射波損耗
    • HMC8401： >10dB全頻
    • HMC8410： >10dB，最高至8GHz
  • 線性度
    • HMC8401： >32dB全頻
    • HMC8410： >26dB，最高至15GHz
    • 供應電壓：
      • HMC8402：60mA時7.5V
      • HMC8402：68mA時7V
    • 飽和輸出功率(PSAT)
      • HMC8401： 19Bm(典型值)
      • HMC8410：最高22.5Bm
    • 50Ω匹配輸入/輸出
    • 溫度範圍
      • HMC8401：-40ºC至+85ºC
      • HMC8410： -55ºC至+85ºC

      • 應用
      • 測試儀器
      • 微波無線電與超小型天線(VSAT)
      • 軍事與太空
      • 電信基礎架構
      • 光纖

    ​
    零件編號作業頻率增益NF - 雜訊係數 P1dB - 壓縮點作業供應電流頻率範圍輸入反射波損耗Pd - 功率消耗產品資料










    Loading 第一頁 上一頁 下一頁 最末頁

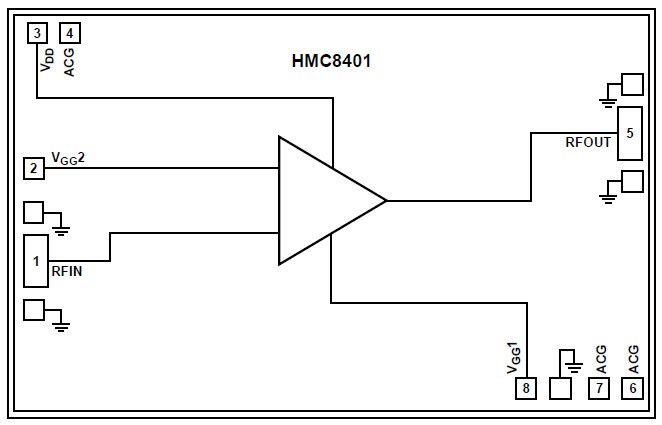

    HMC8401功能方塊圖
    HMC8401 Functional Block Diagram

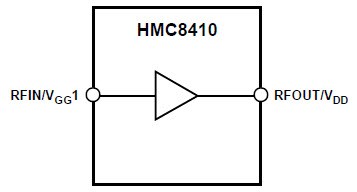

    HMC8410功能方塊圖
    HMC8410 Functional Block Diagram

    HMC84xx評估板

    EVAL-HMC8410評估板以4層板的形式供應。此評估板係以Rogers 4350及高頻RF設計上的最佳實務為基礎而開發。RF輸入與RF輸出的線路提供50Ω的特性阻抗。HMC8410評估板和內建元件可在−40°C至+85°C環境溫度範圍下運作。
