Analog Devices HMC8191 & HMC8193 I/Q Mixers

Analog Devices HMC8191和HMC8193 I/Q混頻器

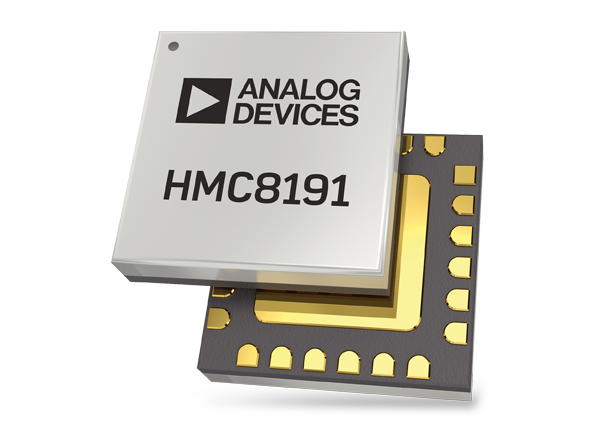

Analog Devices HMC8191和HMC8193 I/Q混頻器頻率範圍介於2.5至42GHz，採用表面黏著封裝，適用於標準的表面黏著製程。相較於晶片與線路組裝製程或晶片與線路混合型製程，本解決方案更具成本效益。HMC8191的鏡像抑制能力達到20dBc以上。由於鏡像抑制能力超過20dBc，因此不需鏡像濾波器，有助於降低系統複雜度，節省成本。

HMC8191和HMC8192的中頻 (IF) 頻率範圍從DC至5GHz。HMC8193的中頻 (IF) 頻率範圍從DC至3.5GHz。寬IF頻率範圍可提供更多中頻 (IF) 選擇，可避免雜散訊號，並傳送更廣的頻寬訊號。

產品特色
  • 被動式寬頻I/Q混頻器
  • HMC8191/2 RF和LO範圍介於6GHz至26.5GHz
  • HMC8193 RF和LO範圍介於2.5GHz至8.5GHz
  • HMC8191/2的寬IF頻寬為DC至5GHz
  • HMC8193的寬IF頻寬為DC至4GHz
  • 單端RF、LO和IF
  • 轉換耗損9dB（典型值）
  • 鏡像抑制25dBc（典型值）
  • HMC8191/2雜訊係數14dB（典型值）
  • HMC8193雜訊係數15dB（典型值）
  • 輸入IP3（降頻轉頻器）典型值：HMC8193 20dBM
    HMC8191/2 24dBm
  • 輸入P1dB壓縮點（降頻轉頻器）典型值： HMC8191/2 15dBm
  • 輸入P1dB壓縮點（降頻轉頻器）典型值： HMC8193 13dBm
  • 輸入IP2典型值：HMC8191/2 55dBm
  • 輸入IP2典型值：HMC8193 58dBm
  • LO與RF隔離典型值：HMC8191/2 40dB

  • LO 與RF隔離典型值：HMC8193 48dB
  • LO與IF隔離典型值：HMC8191/2 40dB
  • LO與IF隔離典型值：HMC8193 38dB
  • RF與IF隔離典型值：HMC8191/2 20dB
  • RF與IF隔離典型值：HMC8193 22dB
  • 振幅平衡典型值：±0.5dB
  • 相位平衡（降頻轉頻器）典型值：±5°
  • RF反射損失典型值： HMC8191/2 15dB
  • RF反射損失典型值：HMC8193 13dB
  • LO反射損失典型值：HMC8191/2 15dB
  • LO反射損失典型值：HMC8193 13dB
  • IF反射損失典型值：HMC8191/2 15dB
  • IF反射損失典型值：HMC8193 18dB
  • 外露焊盤，4×4mm，24端子，陶瓷，LCC封裝

應用
  • 測試與測量儀器
  • 軍事、航太與國防應用
  • 微波點對點基地台

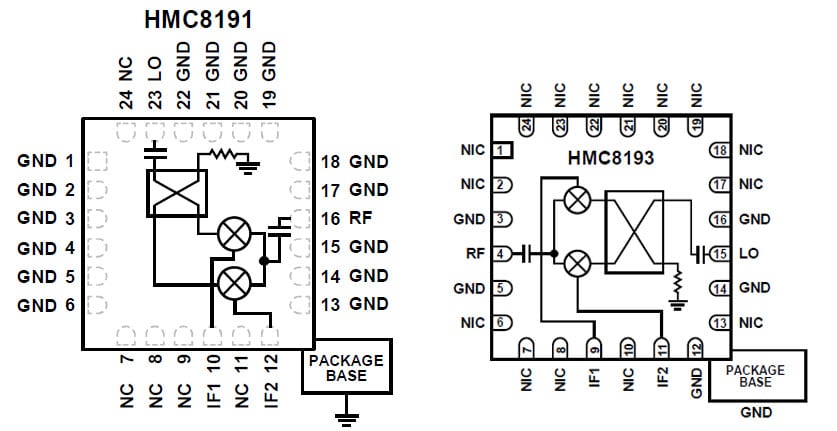

方塊圖
Block Diagram

Analog Devices EVAL-HMC8191/3評估板

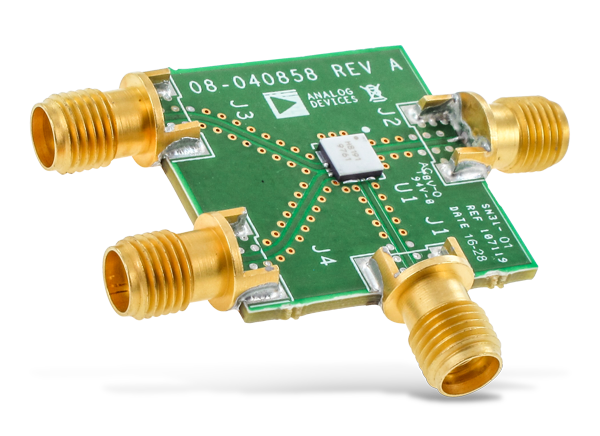

Analog Devices EVAL-HMC8191/3評估板可用來評估HMC8191/2/3 I/Q混頻器。評估板的PCB使用4層的Rogers 4350B。訊號線阻抗為50Ω，用於連接及匹配封裝。此評估板不需任何電源供應或USB連接。
