Analog Devices Inc. ADXL380 3軸MEMS加速度計
Analog Devices ADXL380 3軸MEMS加速度計支援±4g、±8g和±16g的可選測量範圍。這款低雜訊密度和低功耗的3軸加速度計的雜訊效能領先業界，僅需最少的校正即可用於精密應用。即使在高震動環境下，ADXL380也能準確測量音訊訊號或心音。
ADI ADXL380多功能腳位名稱僅供序列周邊介面 (SPI) 或Inter-IC (I2C) 介面的相關功能或供音訊功能（脈衝密度調變 (PDM)、Inter-IC Sound (I2S) 或時分多工 (TDM)）參考。此外，ADXL380的低耗電量提供了許多特點，有助提升實際的系統級效能。這些特點包括內建微功率溫度感測器、單擊、雙擊和三次點擊偵測，以及可防止誤觸發的狀態機。此外，ADXL380還具備取樣時間外部控制和外部時脈的條件。
ADXL380具有2.25V至3.6V的寬廣作業供應範圍（或1.8V供應），且能視需要與使用獨立供應電壓運作的主機連接。裝置採用14端子、2.9 mm x 2.8 mm x 0.87 mm LGA封裝。
特點
- 超低雜訊密度：20 µg/√Hz (XY) 和27 µg/√Hz (Z)
- 低耗電量
- 高效能：340 µA
- 超低功率：33 µA
- 寬頻寬：4 kHz
- 使用等效的相對平坦度：<0.5 dB
- 不使用等效的相對平坦度：<2 dB
- 低延遲率的群組延遲：<110 µs
- 數位功能
- 16位元ADC
- 多重通訊協定序列介面：SPI或I2C
- 多重通訊協定音訊資料輸出：I2S、TDM和PDM
- 可程式LPF和HPF
- 資料同步或異步取樣
- 320字組輸出FIFO
- 內建系統級省電功能
- 單擊、雙擊和三次點擊偵測
- 活動和無活動偵測
- 可設定的中斷模式
- 內建溫度感測器
- 電壓範圍選項
- VS附內部穩壓器，為2.25V至3.6V（或V1P8，為1.8V）
- VDDIO，1.14V至3.6V（完整溫度範圍下為1.62V至3.6V）
- 機電自我測試
- 機械抗衝擊能力：10,000g
- 符合RoHS標準
- 運作溫度範圍-40°C至+85°C
- 14端子，2.9 mm x 2.8 mm × 0.87 mm，LGA封裝
應用
- 音訊和主動降噪 (ANC)
- 機器人
- 穿戴式裝置和低功耗動作偵測
- 震波成像
- 狀態監控

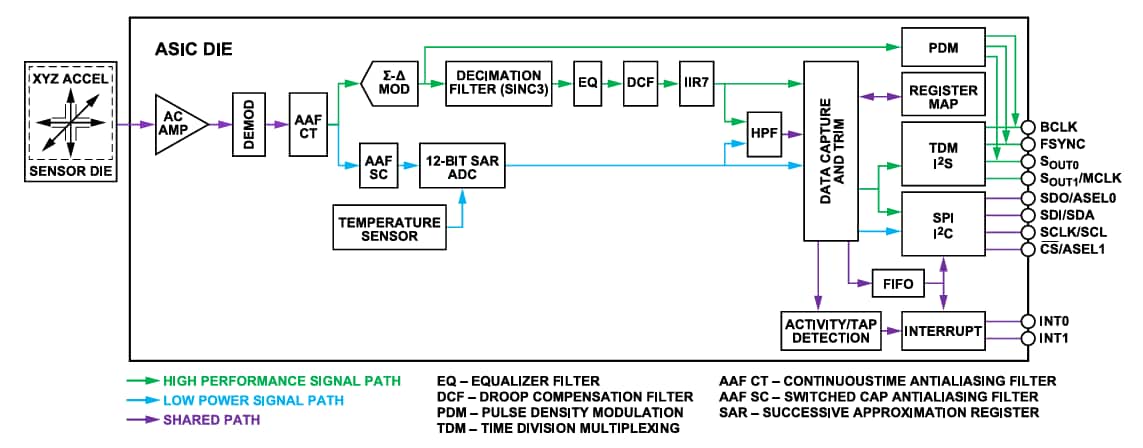

功能框圖
