Analog Devices ADuM4120 Precision Isolated Gate Drivers

Analog Devices ADuM4120和ADuM4121
精準隔離型閘極驅動器

Analog Devices ADuM4120/ADuM4121精準隔離型閘極驅動器為2A的單通道驅動器，能在輸入與輸出之間提供真正的電流隔離。閘極驅動器用2.5V至6.5V的輸入電壓運作，相容於電壓較低的系統。ADuM4120/ADuM4121閘極驅動器能以最高35V的輸出電壓運作。

這些驅動器採用iCoupler技術開發，能在8mm爬電距離、6導線的廣體SOIC封裝內提供精準的5kVrms隔離功能。ADuM4120/ADuM4121採用高速CMOS和單片變壓器技術，能在廣泛的切換電壓下可靠控制IGBT/MOSFET切換特性。ADuM4120/ADuM4121擁有高共模瞬態抗擾性 (CMTI) 和可靠的驅動強度，是絕佳的高速切換技術選擇。


產品特色
  • 2.3A尖峰輸出電流 (<2Ω RDSON_x)
  • 2.5V至6.5V VDD1輸入
  • 4.5V至35V VDD2輸出
  • (ADuM4120) UVLO發生於2.3V VDD1
  • (ADuM4121) UVLO發生於2.5V VDD1
  • VDD2提供多個UVLO選項
    • Grade A-4.4V（典型值）正向閾值
    • Grade B-7.3V（典型值）正向閾值
    • Grade C-11.3V（典型值）正向閾值
  • 精準計時特性
    • 79ns最大隔離器與驅動器傳播延遲下降邊緣 (ADuM4120)
    • 53ns最大隔離器與驅動器傳播延遲下降邊緣 (ADuM4121)
  • CMOS輸入邏輯位準
  • 高共模瞬態抗擾性：150kV/μs

  • 高接點溫度運作：125°C
  • 預設低輸出
  • 安全和法規認證(申請中)
    • 符合UL的UL 1577標準
      • SOIC長型封裝5kVrms達1分鐘
    • CSA元件認可通知5A
    • VDE符合證書(申請中)
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 849V峰值
  • 8mm爬電距離
  • 廣體6導線SOIC，加大爬電距離

應用
  • 交換電源供應器
  • IGBT/MOSFET閘極驅動器
  • 工業變頻器
  • 氮化鎵 (GaN)/碳化矽 (SiC) 功率裝置

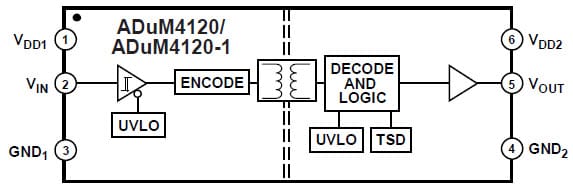

功能方塊圖
Functional Block Diagram
功能方塊圖
Functional Block Diagram

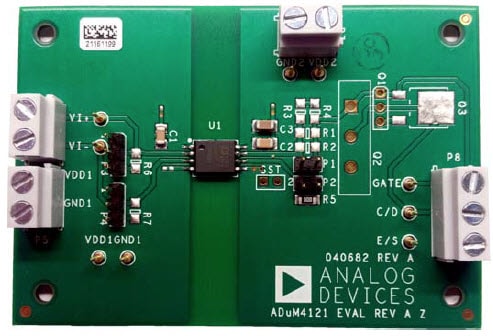

Analog Devices EVAL-ADuM4120EBZ和EVAL-ADuM4121EBZ

Analog Devices EVAL-ADuM4120EBZ/EVAL-ADuM4121EBZ評估版是專為測試ADuM4120/ADuM4121 2A精準隔離型閘極驅動器所設計。設計人員可利用EVAL-ADuM4120EBZ/EVAL-ADuM4121EBZ評估板來測試ADuM4120/ADuM4121閘極驅動器的傳播延遲、驅動強度和輸入邏輯。
