Analog Devices Inc. ADuM340E/ADuM341E/ADuM342E四通道數位隔離器

Analog Devices ADuM340E/ADuM341E/ADuM342E 5.7kVRMS四通道數位隔離器採用iCoupler®技術，結合了高速互補金屬氧化物半導體 (CMOS) 和背對背單新片空氣芯變壓器技術。這些隔離組件具有出色的效能特性，符合CISPR 32/EN 55032 B級5Mbps的限制要求。在5V工作電壓下，此裝置可提供10ns的最大傳播延遲，脈寬失真小於3ns。通道匹配嚴格，最大匹配時間為3.0ns。Analog Devices ADuM340E/ADuM341E/ADuM342E四通道數位隔離器具有獨立的資料通道，提供各種配置，耐壓等級為 5.7kVRMS。這些模組可在任何一邊的供電電壓下運作，範圍從2.25V到5.5V，以相容於較低電壓的系統。

特點

  • 典型高共模瞬態抗擾度：180kV/µs
  • 低傳播延遲
    • 5V作業電壓，典型值6.2ns（最大值10ns）
  • 動態耗電量低，1Mbps時<1.65mA/通道
  • 安全與法規認證
    • 依據UL 1577標準，UL認證5700VRMS電壓，持續1分鐘
    • VDE合格證書（進行中）
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1173V峰值
      • 10,000V峰值增強突波隔離電壓
    • CSA認證，依據IEC 62368-1和IEC 61010-1標準（進行中）
    • TÜV Süd認證，依據EN 62368-1標準（進行中）
    • CQC認證，依據GB4943.1-2022標準（進行中）
  • 應對輻射和傳導雜訊時的高穩定性
  • 2.25V至5.5V電平轉換
  • 5V工作電壓下最大保證資料傳輸速度為150Mbps
  • +125°C高溫運行
  • 跨隔離柵±8 kV IEC 61000-4-2 ESD保護
  • 輸入／輸出腳位具有±5kV HBM ESD保護功能
  • 故障安全高 (E1) 或低 (E0) 選項
  • 16引線、符合RoHS指令的SOIC封裝
  • 向後兼容
  • 符合汽車應用類AEC-Q100標準

應用

  • 序列周邊裝置介面 (SPI) 資料轉換器隔離
  • RS-485與具有彈性資料傳輸速率 (CAN FD) 的控制器局域網工業現場匯流排隔離裝置
  • PWM控制器訊號隔離
  • 通用多通道隔離

影片

方塊圖

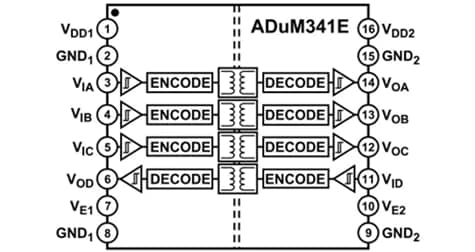

結構圖 - Analog Devices Inc. ADuM340E/ADuM341E/ADuM342E四通道數位隔離器
