Analog Devices ADuCM310高精度
類比微控制器Analog Devices ADuCM310高精度類比微控制器整合1個16位元（14位元精度）多通道連續漸進暫存器 (SAR) 類比轉數位轉換器 (ADC)、1個ARM Cortex™-M3處理器、8個電壓輸出數位轉類比轉換器 (DAC)、6個電流輸出DAC及快閃記憶體/EE記憶體，採用6mm × 6mm，112球的CSP_BGA封裝。
ADC能以最高800 kSPS的轉換率運作，裝置包含多個內部通道，例如電源監控通道、晶片內建溫度感測器及內部電壓參考監控器。
VDAC均爲整合輸出緩衝區的12位元字串DAC，可提供10mA至50mA的源電流，能夠驅動10nF的電容負載。ADC、IDAC和VDAC電路採用精準的2.5V晶片內建參考來源，確保所有周邊設備都能維持低漂移效能。
整合的80MHz ARM Cortex-M3處理器內具備32位元精簡指令集電腦 (RISC)，可提供最高100DMIPS的峰值效能。ARM Cortex-M3處理器亦具備彈性的14通道直接記憶體存取 (DMA) 控制器，支援序列周邊介面 (SPI)、UART和I²C通訊周邊。此外，ADuCM310提供256kB的非揮發性快閃記憶體/EE記憶體，還有32kB的晶片整合式SRAM。
|
- 類比輸入/輸出
- 22通道、14位元、800kSPS類比數位轉換器 (ADC)
- 10個外部通道
- 1個晶片内建溫度監控器
- 6個電流輸出數位轉類比轉換器 (IDAC) 監控器通道
- 3個電源監控器通道
- 2個含緩衝區的參考輸出通道
- 全差分模式與單端模式
- 0V至2.5V類比輸入範圍
- 6個低雜訊、12-/14位元IDAC輸出
- 1x250mA、1x200mA、2x100mA和2x20mA
- 半導體光學放大器 (SOA) IDAC可下拉至-3.0V，以提供快速的電流汲極
- 八個12位元電壓輸出DAC (VDAC)
- 通道0和通道1：0V至3V，75Ω負載
- 通道2和通道3：-5V至0V，500Ω負載
- 通道4和通道5：0V至3V，300Ω負載
- 通道6：0V至5V，500Ω負載
- 通道7：0V至5V，100Ω負載
- 2.5V晶片内建電壓參考
- 微控制器
- ARM Cortex-M3處理器，32位元RISC架構
- 序列線連接埠支援程式碼下載與偵錯
- 時脈選項
- 修整型晶片內建振盪器 (±3%)
- 80MHz鎖相迴路 (PLL)
- 外部16MHz晶體選項
- 外部時脈來源
- 記憶體
- 2x128kB快閃記憶體/EE記憶體、32kB SRAM
- 電路内下載、SW-DP式偵錯
- 軟件觸發的電路内再編程功能
- 晶片內建周邊裝置
- UART、2 x I²C和2 x SPI序列輸入/輸出
- 28腳位通用型輸入/輸出 (GPIO) 匯流排
- 3個一般用途計時器
- 喚醒 (W/U) 計時器
- 監視計時器 (WDT)
- 32元素可程式化邏輯陣列 (PLA)
- 向量中斷控制器
- 供電
- 多重電源
- VDAC6和VDAC7使用5V
- 數位和類比輸入/輸出使用3.3V
- IDAC使用1.8V至2.5V
- IDAC3和VDAC2/VDAC3使用-5V電源
- 封裝與溫度範圍
- 6mm × 6mm，112球的CSP_BGA封裝
- 可在-10°C至+85°C環境溫度下完整運作
- 工具
- 應用
- 精密儀器、智慧型感測器
- 資料擷取系統
- 基地台系統
- 瞬態擷取系統
- DAS與通訊系統
- 穿戴式健康監控裝置
- 光纖網路—雷射功率控制
|

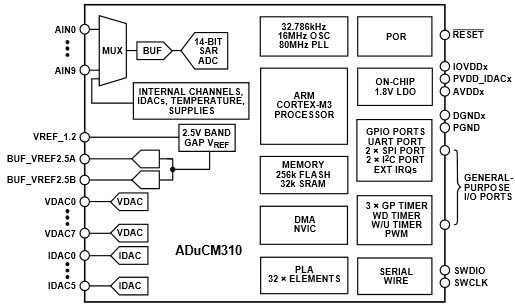

功能方塊圖
 |
