Analog Devices Inc. ADSP-2156X SHARC+單核高效能DSP
Analog Devices Inc. ADSP-2156X SHARC+單核高效能DSP搭載SIMD SHARC數位訊號處理器 (DSP) 系列的SHARC+®單核心，這些處理器採用ADI Super Harvard架構，包含32位元、40位元和64位元的浮點處理器，已針對高效能的音訊/浮點應用最佳化，晶片內建大容量靜態隨機存取記憶體 (SRAM)、可消除輸入/輸出 (I/O) 瓶頸的多重內部匯流排，還提供創新的數位音訊介面 (DAI)。
SHARC+核心的其他功能包括快取強化和分支預測，同時維持與先前SHARC產品指令集的相容性。SHARC+ ADSP-21566、ADSP-21567和ADSP-21569處理器整合一系列領先業界的系統周邊裝置和記憶體。綜合上述功能，使ADSP-2156x適合需要將類似於精簡指令集運算 (RISC) 的可程式能力、多媒體支援和先進訊號處理能力結合到同一整合式封裝內的應用。其應用橫跨各種市場，包含汽車、專業級音訊及需要高浮點效能的工業應用等。
特點
- 強化型SHARC+高效能浮點核心
- 最高1GHz
- 高達5Mb (640 kB) 的Level 1 (L1) SRAM記憶體，含同位（選擇性功能，可設定為快取）
- 支援32位元、40位元和64位元浮點
- 32位元固定點
- 可用位元組、短字詞、字詞、長字詞
- 高效能的DMA系統
- 晶片內建記憶體保護
- 整合安全功能
- 可在汽車整個溫度範圍內提供低系統功耗
- 強化型FIR和IIR加速器，運作速率高達1GHz
- 記憶體
- 大容量晶片內建Level 2 (L2) SRAM，含ECC保護，最高1MB
- 針對最低系統功耗最佳化的Level 3 (L3) 介面，提供16位元介面，可連接DDR3（支援1.35V的DDR3L裝置）SDRAM裝置
- 安全與保護
- 加密硬體加速器
- 含IP保護的快速安全開機

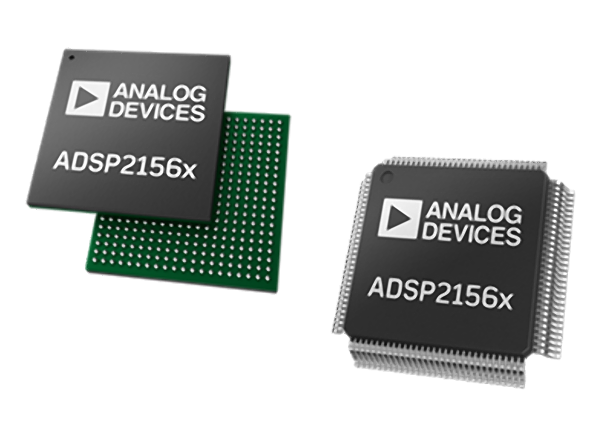

- 封裝選項
- 17 mm × 17 mm，400球CSP_BGA（0.8 mm間距）
- 120導線LQFP_EP（0.4 mm間距）
- 符合RoHS標準
應用
- 汽車：音訊放大器、中控台、ANC/RNC、後座娛樂系統、數位座艙、ADAS
- 消費性產品：喇叭、音箱、AVR、會議系統、混音台、麥克風陣列、耳機
其他資源
運用晶片內建FIR和IIR硬體加速器
有限脈衝響應 (FIR) 和無限脈衝響應 (IIR) 濾波器是最常用的數位訊號處理演算法，尤其是針對音訊處理應用。瞭解如何使用晶片內建的FIR和IIR硬體加速器釋放核心資源，以用在其他處理作業上。
開發工具
Analog Devices Inc. EV-21569-SOM評估板
用於ADSP-2156x SHARC+單核DSP的演示與開發平台。
視訊
相關產品
Analog Devices Inc. SHARC®處理器
擁有出色的核心與記憶體效能，主導了整個浮點DSP市場。

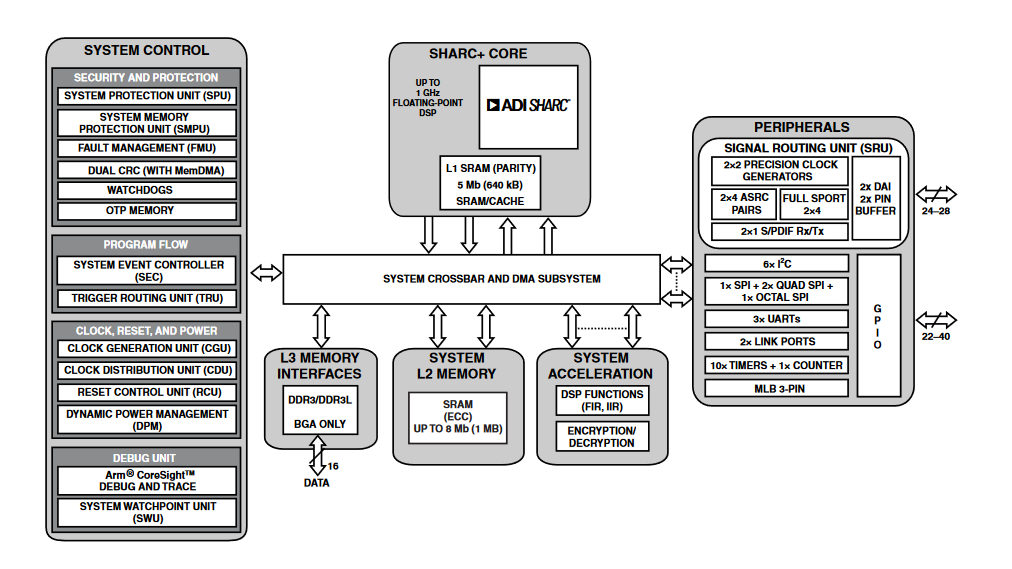

方塊圖
發佈日期: 2020-04-07
| 更新日期: 2022-03-11
